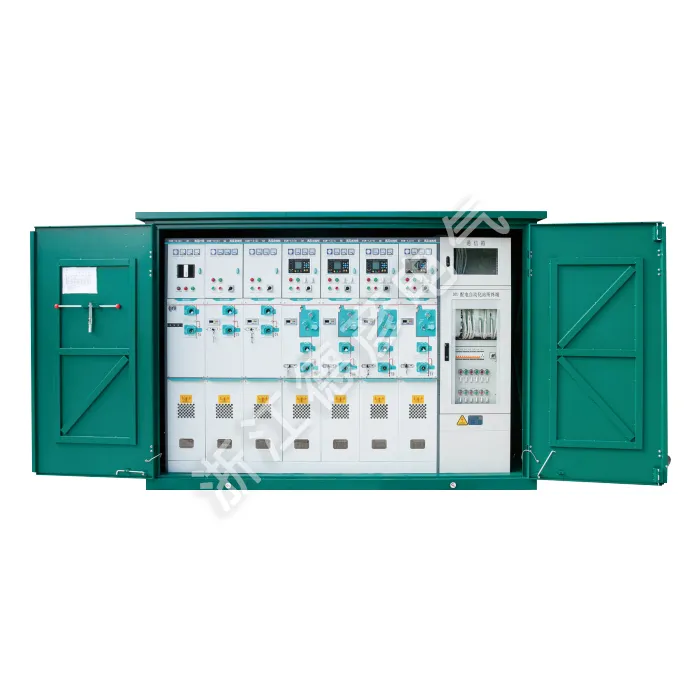

Жоғары вольтты кабельдік қорап （Сыртқы коммутациялық станция）

Deyan Electric - бұл ҒЗТКЖ, өндіріс және қызмет көрсетумен айналысатын кәсіби өнеркәсіптік электр жеткізушісі. Жоғары вольтты кабельдік тармақ қорабы (Сыртқы коммутациялық станция) 6-35 кВ тарату желілеріне арналған ықшам, ауа райына төзімді сыртқы коммутациялық станция болып табылады. Ол толық оқшауланған қосылатын қосқыштар арқылы кабельді қауіпсіз тармақтауды, қосуды және оқшаулауды қамтамасыз етеді, көрінетін ажырату нүктелері және сенімді жерге тұйықтау. Бұл кеңістікті үнемдейтін шешім торды кеңейту мен техникалық қызмет көрсетуді жеңілдетеді.

Сұрау жіберу

Өнім Сипаттамасы

Жоғары вольтты кабель тармағының қорабы (Сыртқы коммутациялық станция) 6-35 кВ тарату желілеріне арналған ықшам, ауа райына төзімді сыртқы коммутациялық станция болып табылады, халықаралық стандартты технологияларды қамтитын озық газ оқшауланған сыртқы сақиналы негізгі блок. Жоғары вольтты кабельдік қораптар 12/24кВ тарату желілеріне арналған, оның толық мөрленген SF6 оқшаулауы, модульдік құрылысы және қатал орталарға жарамды техникалық қызмет көрсетусіз жұмысы бар. Кеңейтілетін автоматтандыру функцияларына қолдау көрсете отырып, ол желілік интеллектіні жеңілдете отырып, индустриалды парктер, қалалық аумақтар және сауда орталықтары бойынша сенімді электр қуатын бөлуге мүмкіндік береді.

Өнім параметрі (спецификация)

Жоба атауы			Бірлік	Жүктеме қосқышы
Жоба атауы			Бірлік	C-жүктемені ауыстыру блогы	F-комбинациялық электр блогы	V- ажыратқыш блогы
Номиналды кернеу			кв	12/24	12/24	12/24
Номиналды жиілік			Hz	50	50	50
Номиналды ток			A	630	125	630
Номиналды тасымалдау тогы			A		1750
Номиналды оқшаулау деңгейі	1 мин Қуат жиілігінің төзімділік кернеуі (фазадан жерге)	кезектесіп, оппозицияда	К.В		42/65
	1 мин Қуат жиілігінің төзімділік кернеуі (фазадан жерге)	Үзілістер арасында	К.В		48/79
	Найзағай импульсінің кернеуі	кезектесіп, оппозицияда	К.В		75/125
	Найзағай импульсінің кернеуі		К.В		85/145
Номиналды қысқа тұйықталу тогы			кВ	20	315	20
Номиналды қысқа тұйықталу тогы			Қ.А	50	80	50
Номиналды қысқа тұйықталу тогы (жерге қосқыш)			Қ.А	50		50
Номиналды қысқа уақытқа төзімді ток		Негізгі тізбек	кА	20	20	20
Номиналды қысқа уақытқа төзімді ток		Жерге қосқыш	Қ.А	20	20	20
Номиналды қысқа мерзімді ұзақтық		Негізгі тізбек	S	4		4
Номиналды қысқа мерзімді ұзақтық		Жерге қосқыш	S	4	4	4
Номиналды шыңға төзімді ток		Негізгі тізбек	Қ.А	50		50
Номиналды шыңға төзімді ток		Жерге қосқыш	Қ.А	50	50	50
Ішкі доға сынағы (ішкі жану доғасының сынағы)			A	630	20кА/0,5 с	630
Номиналды тұйық контурдың үзілу тогы			A	630	Сақтандырғышпен шектелген	630
Номиналды белсенді жүктемені бұзу тогы			A	10	Сақтандырғышпен шектелген	25
Номиналды кабельді зарядтау және үзу тогы			Екінші	5000	17.4	3000
Механикалық өмір		Қосқышты жүктеу/ажырату	Екінші	3000	5000	3000
		Жерге қосқыш	Екінші		3000	10000
		Вакуумдық ажыратқыш	Мпа
SF6 газ қысымы (20°C абсолютті қысым)					0.035
Жылдық найзағай соғу жылдамдығы					Жыл сайын ≤0,025%
Ауа камерасы мен сақтандырғыш түтік үшін қорғаныс рейтингі					IP67
Қоршау және тұрғын үйді қорғау рейтингі					IP4X

Өнімнің ерекшелігі және қолданылуы

Шағын сыртқы дизайн

Қоршаған ортаны толық қорғау

Жетілдірілген газды оқшаулау технологиясы

Икемді модульдік конфигурация

Техникалық қызмет көрсетусіз жұмыс

Қолданбалы сайттар

◇ Шағын қосалқы қосалқы станциялар

◇ Шағын өнеркәсіп және тау-кен кәсіпорындары

◇ Жел электр станциялары

◇ Қонақ үйлер, сауда орталықтары, кеңсе ғимараттары, сауда орталықтары және т.б.

◇ C- Жүктеме қосқышы

◇ D-Direct кабельді қосу блогы

◇ Жерге қосқышы бар тікелей кабельді қосу құрылғысы

◇ F- Ажыратқыш-сақтандырғыш құрамдас бөлігін жүктеңіз

◇ V- вакуумдық ажыратқыш блогы
