Жоғары вольтты жергілікті реактивті қуатты компенсациялау құрылғысы

Deyan Electric - бұл ҒЗТКЖ, өндіріс және қызмет көрсетумен айналысатын кәсіби өнеркәсіптік электр жеткізушісі. Жоғары вольтты жергілікті реактивті қуатты өтеу құрылғысы реактивті қуат ағынын динамикалық басқару арқылы желі тұрақтылығы мен қуат сапасын жақсартады. Ол кернеуді реттеуді жақсартады, беріліс шығындарын азайтады және автоматты конденсаторды/реакторды ауыстыру немесе жетілдірілген қуат электроникасы арқылы жүйенің сыйымдылығын арттырады.

Сұрау жіберу

Өнім Сипаттамасы

Жоғары вольтты жергілікті реактивті қуатты өтеу құрылғысы үш фазалы айнымалы ток қозғалтқыштарына арналған 6-10кВ/50Гц ішкі блок болып табылады. Ол қозғалтқыш жұмысымен синхрондалған конденсаторларды автоматты түрде ауыстыру арқылы локализацияланған реактивті қуаттың өтемін қамтамасыз етеді - іске қосу кезінде қосу және өшіру кезінде ажырату.

Жоғары вольтты жергілікті реактивті қуатты компенсациялау құрылғысы екі конфигурацияны ұсынады: қозғалтқыш терминалдарына сақтандырғышпен қорғалған тікелей қосылымы бар жеңілдетілген нұсқасы, өздігінен қоздырғыштың асқын кернеуін болдырмау үшін токты қозғалтқыштың бос жүріс тоғының 90% дейін шектейді (типтік қуат коэффициенті 0,9); және 0,95-тен жоғары қуат коэффициентіне қол жеткізе отырып, жоғары компенсациялық сыйымдылықты қолдайтын вакуумды контакторды ауыстыру үлгісі. TBBJ жоғары вольтты жергілікті реактивті қуатты өтеу құрылғысының негізгі артықшылықтары орталықтандырылған жүйелермен салыстырғанда жоғары компенсацияны қамтамасыз ететін қуаттың жоғалуын азайтуды, кернеу сапасын жақсартуды және қозғалтқышты іске қосу өнімділігін арттыруды қамтиды.

Өнім параметрі (спецификация)

Параметрлер санаты	Техникалық сипаттама
Электрлік көрсеткіштер
Номиналды кернеу	6 кВ, 10 кВ
Номиналды жиілік	50 Гц / 60 Гц
Өтемақы сыйымдылығы диапазоны	100 ~ 5000 квар (Реттеуге болатын)
Өнімділік
Мақсатты қуат коэффициенті (өтемнен кейін)	≥ 0,95
Жауап беру уақыты	Контактор негізінде: < 100 мс TSC (тиристор негізіндегі): < 20 мс
Ауыстыру әдісі	Вакуумдық контактор немесе тиристорлық қосқыш модулі (TSC)
Қорғау және бақылау
Бақылау принципі	Қозғалтқыштың жұмысымен синхрондалған автоматты коммутация; реактивті қуат/қуат факторы тұйық циклді басқару.
Стандартты қорғаныстар	Асқын ток, асқын кернеу, төмен кернеу, дифференциал, артық температура, қысқа тұйықталу
Негізгі мүмкіндік	Қозғалтқышты өшіргеннен кейін өзін-өзі қоздыратын асқын кернеуді болдырмайды.
Байланыс	Қосымша RS485/MODBUS-RTU немесе Ethernet/IP
Стандарттар және қоршаған орта
Дизайн стандарты	GB/T, IEC 62271
Орнату	Ішкі
Қоршаған орта температурасы	-10 °C және +45 °C
Биіктік	≤ 1000 м (жоғарыдағы дерейтинг)

Өнімнің ерекшелігі және қолданылуы

Нақты жергілікті өтемақы

Автоматты синхрондалған жұмыс

Қос конфигурацияның икемділігі

Өздігінен қозудың алдын алу

Қуатты айтарлықтай оңтайландыру

Қолданбалы сайттар

◇ Шағын қосалқы қосалқы станциялар

◇ Шағын өнеркәсіп және тау-кен кәсіпорындары

◇ Жел электр станциялары

◇ Қонақ үйлер, сауда орталықтары, кеңсе ғимараттары, сауда орталықтары және т.б.

◇ C- Жүктеме қосқышы

◇ D-Direct кабельді қосу блогы

◇ Жерге қосқышы бар тікелей кабельді қосу құрылғысы

◇ F- Ажыратқыш-сақтандырғыш құрамдас бөлігін жүктеңіз

◇ V- Вакуумдық ажыратқыш

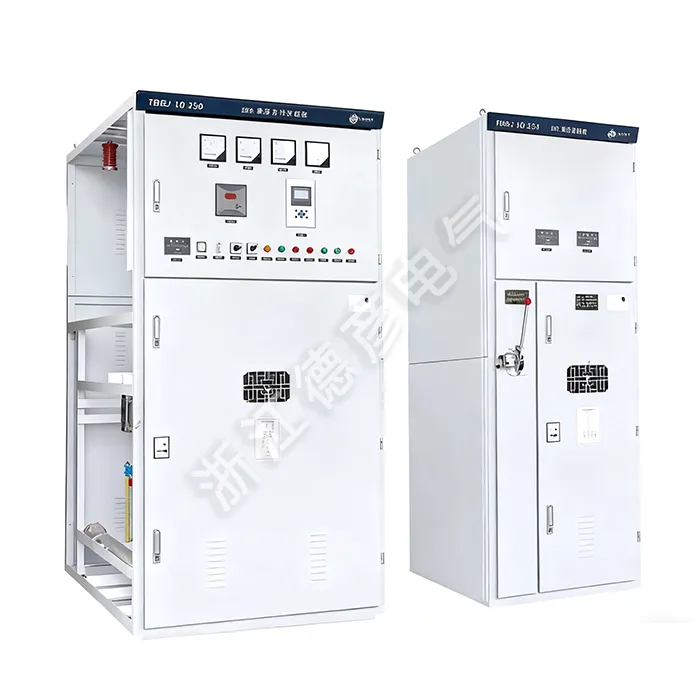

High Voltage Local Reactive Power Compensation Device
