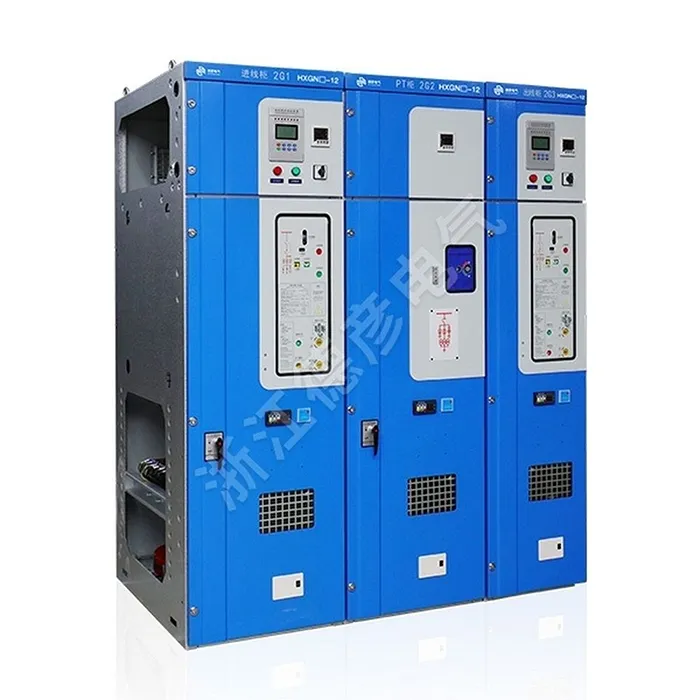

Ауа оқшауланған ықшам тарату құрылғысы

Deyan Electric - бұл ҒЗТКЖ, өндіріс және қызмет көрсетумен айналысатын кәсіби өнеркәсіптік электр жеткізушісі. AIR оқшауланған ықшам коммутациялық құрылғының негізгі коммутациялық құрамдас бөлігі әдетте жоғары сенімді SF6 газды немесе вакуумдық жүктеме ажыратқышын пайдаланады, ол күшті жүктеме-ток коммутациялық өнімділігін және сенімді қысқа тұйықталу мүмкіндігін қамтамасыз етеді. AIR оқшауланған ықшам тарату құрылғысының корпусы берік механикалық беріктік пен коррозияға төзімділікті қамтамасыз ететін компьютермен басқарылатын (CNC) процестерді қолдану арқылы жасалған жоғары сапалы болат пластиналардан жасалған. Негізгі дизайн ерекшелігі - оның ерекше жинақылығы. Оңтайландырылған үш өлшемді орналасу арқылы ол шинаны, қосқышты, кабельді және аспап/жұмыс механизмінің камераларын қоса алғанда, көптеген функционалды бөлімдерді ең аз кеңістікте біріктіреді. Бұл бөлімдер қатты жерге тұйықталған металл қалқалармен бөлінген, бұл жұмыс тұтастығын қамтамасыз ететін және ішкі ақаулардың таралуын болдырмайтын маңызды қауіпсіздік элементі.

Сұрау жіберу

Өнім Сипаттамасы

Біздің компания қуатты пайдаланушылардың электр жабдықтарындағы сенімділік, қауіпсіздік және жинақылық талаптарын ескере отырып әзірлеген AIR оқшауланған ықшам тарату құрылғысы ықшам тарату құрылғысы ауа оқшаулауымен, ықшам дизайнмен, толық зияткерлік меншік құқықтарымен және жан-жақты типті сынақтан өтеді. Қоғамдық ғимараттардағы, коммерциялық тұрғын үй құрылыстарындағы, өнеркәсіптік және тау-кен өндірісіндегі 10кВ/7,2кВ электр жүйелері үшін қолайлы. AIR оқшауланған ықшам тарату құрылғысы сонымен қатар ықшам шешімдерді қажет ететін жоғары вольтты қозғалтқышпен басқарылатын толық механикалық жабдық үшін өте қолайлы.

Өнім параметрі (спецификация)

Сериялық нөмірі	Жоба	Бірлік	Жүктемені ауыстыратын шкаф	Аралас электр шкафы	Ажыратқыш шкафы
01	Номиналды кернеу	кв	12	12	12
02	Номиналды жиілік	Х.З	50/60	50/60	50/60
03	Номиналды ток	A
04	Негізгі автобус	A	630	630	630
05	Филиалдың негізгі автобусы	A	630	125 (сақтандырғыштың номиналды токына байланысты)	630
06	Номиналды оқшаулау деңгейі	кВ
07	Қуат жиілігінің төзімділік кернеуі (фазадан фазаға және фазадан жерге)	Кв	42	42	42
08	Қуат жиілігінің төзімділік кернеуі (үзілістер арасындағы)	Кв	48	48	48
09	Қуат жиілігіне төтеп беру кернеуі (басқару және көмекші тізбектер)	Кв	2	2	2
10	Найзағай импульсіне төтеп беру кернеуі (фаза-фаза және жер-жер)	Кв	75	75	75
11	Найзағай импульсіне төзімді кернеу (порттар арасындағы)	Кв	85	85	85
12	Номиналды қысқа уақытқа төзімді ток (r.m.s)	кА
13	Негізгі тізбек	кА	20/3S	-	25/2S
14	Жерге қосу тізбегі	кА	20/2S	-	25/2S
15	Номиналды шыңға төзімді ток (ең жоғары)	кА	50	80	63
16	Номиналды қысқа тұйықталу тогы (ең жоғары)	кА	50
17	Номиналды қысқа тұйықталу тогы	кА	-	31.5	25
18	Номиналды тасымалдау тогы	кА	-	1700	-
19	Номиналды белсенді жүктемені бұзу тогы	A	630	-	-
20	Номиналды тұйық контурдың үзілу тогы	A	630	-	630
21	Номиналды кабельді зарядтау және үзу тогы	A	10	-	15
22	Қорғау рейтингі	Екінші	IP3X	IP3X	IP3X
23	Механикалық өмір
24	Жүктеме қосқышы		5000	5000	10000
25	Жерге қосқыш		2000	2000	2000

Өнімнің ерекшелігі және қолданылуы

1. Шағын және кеңістікті үнемдейтін дизайн

2. Ауаны негізгі оқшаулау құралы ретінде пайдалану

3. Шығындық тиімділік және экономикалық артықшылық

4. Күшті блоктау жүйелерімен күшейтілген қауіпсіздік

5. Жоғары сенімділік және техникалық қызмет көрсетудің қарапайымдылығы

Қолданбалы сайттар

◇ Шағын қосалқы қосалқы станциялар

◇ Шағын өнеркәсіп және тау-кен кәсіпорындары

◇ Жел электр станциялары

◇ Қонақ үйлер, сауда орталықтары, кеңсе ғимараттары, сауда орталықтары және т.б.

◇ C- Жүктеме қосқышы

◇ D-Direct кабельді қосу блогы

◇ Жерге қосқышы бар тікелей кабельді қосу құрылғысы

◇ F- Ажыратқыш-сақтандырғыш құрамдас бөлігін жүктеңіз

◇ V- Вакуумдық ажыратқыш

Air-Insulated Compact Switchgear
