Коммутатор дегеніміз не? Функция және түрлері

Көбінесе адамдар электр қуатының артындағы көрінбейтін жүйелер туралы ойламайды. Сіз қосқышты аударасыз, шамдар жұмыс істейді, қарапайым. Бірақ фондық режимде жасырын, қауіпті ештеңе болмайтынына көз жеткізетін құрылғылар бар. Бұл зат, дәлірек айтқанда, заттардың жиынтығы коммутациялық құрылғылар деп аталады. Енді, егер сіз он түрлі адамнан коммутациялық құрылғы дегеніміз не деп сұрасаңыз, сізге нақты жауап беру ықтималдығы жоғары. Кейбіреулер «бұл сөндіргіш қорап» деуі мүмкін, басқалары жай ғана иығын көтеруі мүмкін. Бірақ шындық мынада, коммутациялық құрылғылар сіздің үйіңізден алып электр станциясына дейін барлық жерде. Бұл электр қуатының күзетшісі сияқты.

Коммутатор дегеніміз не?

Сонымен, оны өте қарапайым етейік. Тарату құрылғылары негізінен тізбектерді бақылайтын электр жабдықтарының жиынтығы болып табылады. Бұл ажыратқыштар, ажыратқыштар, сақтандырғыштар, оқшаулағыштар, реле болуы мүмкін. Олардың барлығы осы қолшатырдың астына түседі. Жүйеде бірдеңе дұрыс болмаса, ол қақпашы ретінде әрекет етеді және мәселенің таралуына жол бермейді. Сондықтан, егер сіз бір қатардағы коммутациялық құрылғылардың не екенін сұрасаңыз, сіз мынаны айта аласыз: бұл электр қуатының қорғаныш қаруы.

Адамдар кейде оның орнына электрлік коммутациялық құрылғы деген сөз тіркесін қолданады, бірақ бұл бірдей мағынаны білдіреді. Егер сіз жертөледегі немесе қосалқы станциядағы сұр шкафтарды көрген болсаңыз, бұл электрлік тарату құрылғысы. Олардың ішінде электр қуатын пайдалану үшін қауіпсіз болатын бөліктер бар. Үйде ол кішкентай. Ауруханада немесе зауытта бұл үлкен. Бірақ мұның бәрі бір идеяның астында.

Сіз екі сөзді ажырата алмайсыз - коммутациялық құрылғы және қорғаныс. Олар қол ұстасып жүреді. Қорғау - бұл бірінші кезекте коммутациялық құрылғылардың болуының себебі. Шамадан тыс жүктеме немесе ақаулық болса, қорғаныс бірден іске қосылады. Ғимараттағы өртке қарсы есіктер туралы ойланыңыз: бір аймақта түтін немесе жалын болуы мүмкін, бірақ есіктер оның таралуын тоқтатады. Коммутаторлар осындай, тек электрмен.

Коммутатордың функциясы түсіндірілді

Тарату құрылғылары қуатты қауіпсіз және тиімді бөлуді қамтамасыз ету арқылы әрбір электр жүйесінде орталық рөл атқарады. Оның негізгі мақсаты – электр қуатын оның үздіксіз немесе қауіп-қатерсіз сенімді ағуы үшін басқару. Басқаруды, қорғауды және оқшаулауды үйлестіре отырып, тарату құрылғылары тұрғын үй, коммерциялық және өнеркәсіптік қондырғылардағы біркелкі жұмыстарды қамтамасыз ете отырып, жабдықты да, адамдарды да қауіпсіз етеді.

1. Қуат ағынын басқару

Тарату құрылғыларының бірінші және ең көрінетін рөлі - қуат ағынын басқару. Бұл операторларға электр тоғының қажет болған кезде ғана ағуын қамтамасыз етіп, тізбектерді қауіпсіз қосуға және өшіруге мүмкіндік береді. Бұл бақылау әдеттегі операцияларда да, төтенше жағдайларда да маңызды болып табылады, тиімділік пен жүйе жұмысын біркелкі сақтауға көмектеседі.

2. Ақаулардан қорғау

Тарату құрылғылары шамадан тыс жүктеме немесе қысқа тұйықталу сияқты ақаулар кезінде тізбектерді ажырату арқылы қорғанысты қамтамасыз етеді. Бұл жабдықтың зақымдалуын болдырмайды және өрт немесе соққы қаупін азайтады. Ажыратқыштар мен реле сияқты қорғаныс құрылғылары күтпеген мәселелер туындаған кезде де электр жүйесінің қауіпсіз және жұмыс істеп тұруын қамтамасыз етіп, бірден әрекет етеді.

3. Техникалық қызмет көрсетуге арналған оқшаулау

Тағы бір маңызды функция - оқшаулау. Коммутаторлар электр жүйесінің белгілі бір бөліктерін қауіпсіз ажыратуға мүмкіндік береді, осылайша инженерлер ток өткізетін сымдармен байланыссыз тексерулер, сынақтар немесе жөндеу жұмыстарын жүргізе алады. Бұл оқшаулау жұмысшылардың қауіпсіздігін де, жүйенің қалған бөлігінде ең аз бұзылуды қамтамасыз етеді.

4. Электр қауіпсіздігінің негізі

Бақылау, қорғау және оқшаулау бірге электр қауіпсіздігінің негізін құрайды. Коммутациялық құрылғыларсыз қуатты сенімді бөлу мүмкін емес еді. Бұл функциялар жүйелердің тұрақтылығын сақтайды, тәуекелдерді азайтады және техникалық қызмет көрсетуді қауіпсіз орындауға мүмкіндік береді, бұл коммутациялық құрылғыларды кез келген электр желісінің маңызды бөлігі етеді.

Коммутаторлардың мысалдары

Коммутаторлардың сансыз мысалдары бар. Сіздің үйіңіздегі сөндіргіш қорап? Бұл бір. Сауда орталығының ішіндегі үлкен панель? Басқа. Өнеркәсіпте сіз орташа кернеулі тарату құрылғыларын таба аласыз. Трансмиссия жағында, одан да үлкен беріліс. Мысалдар өзгереді, бірақ принцип әрқашан бірдей.

Коммутаторлардың түрлері

Қазір коммутациялық құрылғылар әртүрлі формада келеді. Бір өлшем бәріне сәйкес келмейді. Тарату құрылғыларының түрлері көбінесе кернеуге және олар қолданылатын жерге байланысты. Әрбір түрдің оны бір немесе басқа пайдалану үшін қолайлы ететін кейбір бірегей ерекшеліктері бар.

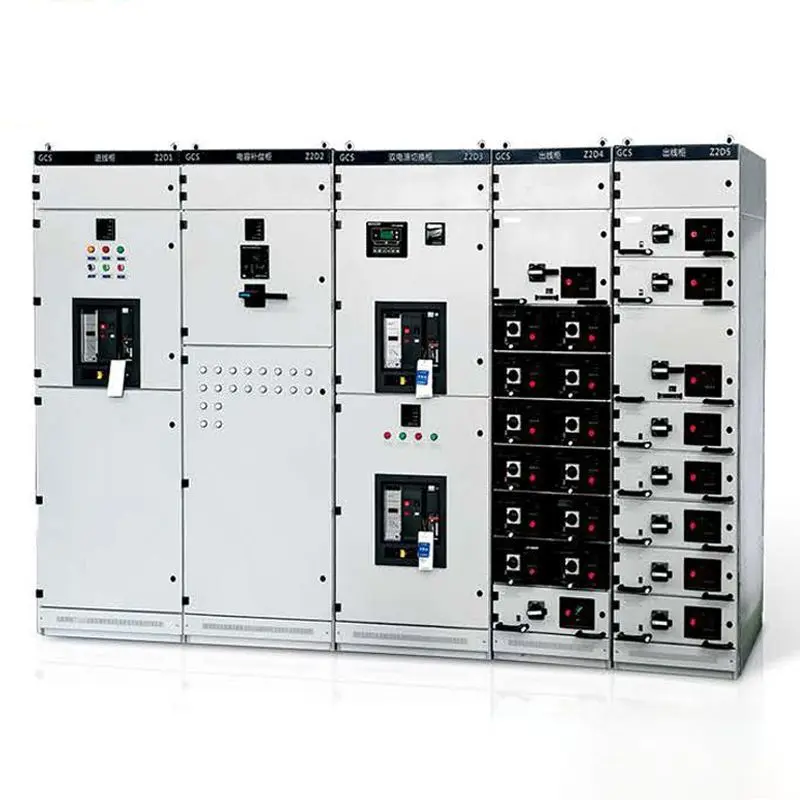

Төмен вольтты тарату құрылғысы

Ең көп таралғаны - төмен кернеулі тарату құрылғылары. Мұнда 400 вольтке дейінгі кез келген нәрсе сәйкес келеді. Үйлер, кеңселер, шағын дүкендер - сіз оны атайсыз. Бұл күнделікті өмірді қорғайтын құрал. Ажыратқыштар, сақтандырғыштар және релелер осы блоктарға оралған. Сіз олар туралы сөндіргіш істемейінше ойламауыңыз мүмкін, бірақ олар әрқашан тыныш жұмыс істейді.

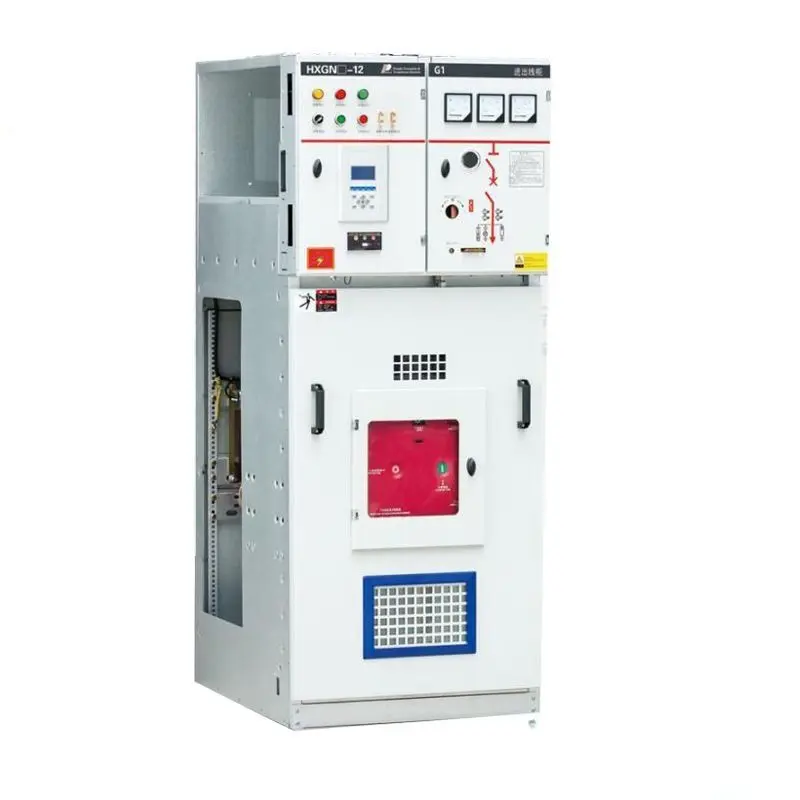

Орташа вольтты тарату құрылғысы

Келесі - орташа кернеулі тарату құрылғылары. Бұл 1 кВ пен 35 кВ аралығында. Сіз оны өнеркәсіптерде, ауруханаларда, мыңдаған үйлерге электр қуатын тарататын қосалқы станциялардан таба аласыз. Орташа кернеулі беріліс үлкен жүктемелерді өңдеуге арналған ауыр жүк. Тұрақтылық маңызды болған кезде, мысалы, операциялық залдағыдай, бұл құрылғы қуаттың қауіпсіз және тұрақты болуын қамтамасыз етеді.

Жоғары вольтты тарату құрылғысы

Сонда сізде жоғары вольтты жабдық бар. Бұл үлкен нәрсе. Электр беру желілерінде орналасқан және бүкіл аймақтарды байланыстыратын түрі. Мұндағы ақаулар қауіпті және қымбат. Сондықтан жоғары вольтты тарату құрылғылары экстремалды оқшаулаумен және өте жылдам қорғаныс әрекетімен жасалған. Бірдей принцип, үлкенірек.

Ішкі және сыртқы

Орнатылған жеріне байланысты коммутациялық құрылғылардың түрлері де бар. Ішкі блоктар ауа-райынан алыс, ғимараттардың ішінде қауіпсіз сақталады. Сыртқы блоктар жаңбырға, шаңға және ыстыққа төтеп беру үшін салынған, көбінесе қосалқы станцияларда болады.

Ауа, газ, май оқшауланған

Ақырында, оларды топтастырудың тағы бір жолы - оқшаулау. Ауа оқшауланған тарату құрылғылары арзан және кеңінен қолданылады. Көбінесе SF6 бар газ оқшауланған, кеңістік тар жерде ықшам және сенімді. Маймен оқшауланған механизм ескірген, бірақ кейбір желілерде әлі де бар. Үшеуі де қажеттілікке байланысты жарамды.

Қорытынды

Сонымен, коммутациялық құрылғылар дегеніміз не? Бұл электр қуатын қауіпсіз, басқарылатын және сенімді сақтайтын құрылғылар жиынтығы. Үйлердегі төмен вольтты тарату құрылғыларынан өнеркәсіптегі орташа кернеулі тарату құрылғыларына дейін, беру жүйелеріне дейін рөл бірдей. Коммутатордың функциясы басқару, қорғау және оқшаулау болып табылады. Тарату құрылғыларының жұмыс принципі қарапайым, бірақ тиімді: ақаулықты анықтау, ажыратқышқа сигнал беру, оны кесу, қалғандарын қорғау. Коммутатордың құрамдас бөліктерін, ажыратқыштарды, релелерді, сақтандырғыштарды, оқшаулағыштарды қараңыз және олардың әрқайсысы қандай рөл атқаратынын көресіз. Оларсыз электр жүйелері қауіпті емес, оларды іске қосу мүмкін емес еді.
