Коммутаторды таңдау бойынша нұсқаулық

Негізінде, түрін таңдаукоммутациялық құрылғы«талаптарды анықтаудан» «сәйкестік параметрлеріне» дейінгі шешім қабылдау процесі болып табылады. Таңдау процесін анық ету үшін мен оны сегіз негізгі өлшемге бөлдім. Сіз мұны әрбір элементті нақты жағдайыңызбен тексере отырып, бақылау тізімі ретінде пайдалана аласыз.

Коммутаторларды таңдауға арналған үш негізгі өлшем

Таңдау өлшемі

Негізгі ойлар

Таңдау нұсқаулығы

1. Кернеу деңгейі

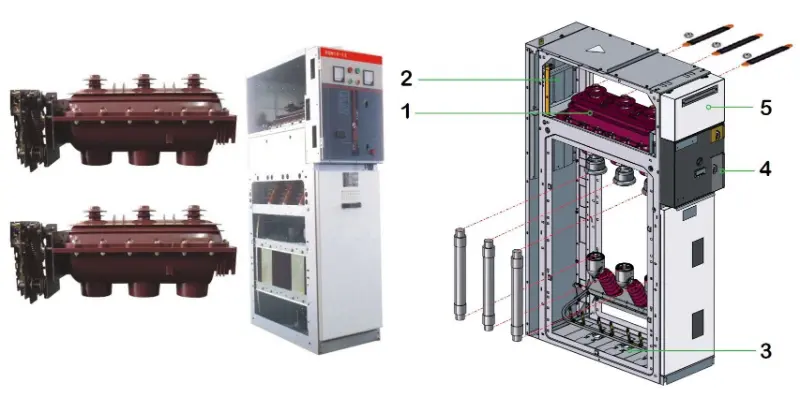

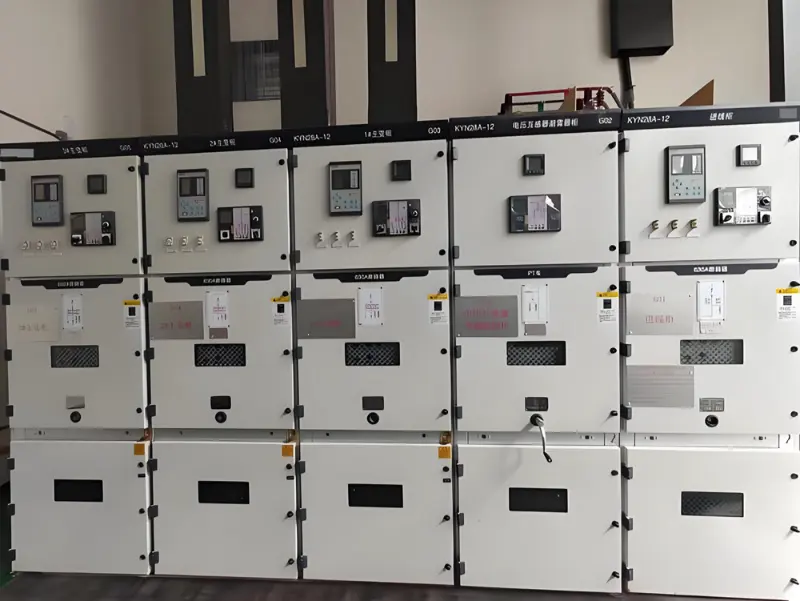

Оның жоғары вольтты жүйеге (мысалы, кіріс желі/трансформатордың бастапқы жағы ретінде 10кВ) немесе төмен вольтты жүйеге (мысалы, 380В/220В, шығыс желі/терминал тарату ретінде) арналғанын анықтаңыз.

Бұл жабдықтың оқшаулау деңгейін және ішкі компоненттерін тікелей анықтайтын ең іргелі бөлім.

2. Орнату ортасы

Оның ішкі немесе сыртқы орнатуға арналғанын және гидрооқшаулағыш (IP рейтингі), ылғалға төзімділік, коррозияға төзімділік немесе жарылыстан қорғау сияқты арнайы талаптардың бар-жоғын бағалаңыз.  Сыртта пайдалану жоғары енуден қорғау рейтингтерін (мысалы, IP54 немесе одан жоғары) және тот баспайтын болаттан жасалған қоршауларды қажет етеді; ылғалды/коррозиялық орталар толығымен жабық жабдықты немесе арнайы жабын өңдеуді қажет етеді.

3. Функционалдық мақсаты

Негізгі мақсатты нақты анықтаңыз: жарықтандыру, қуат (мысалы, қозғалтқышты басқару), қуатты бөлу, қуат коэффициентін түзету (конденсаторлар банкі) немесе өлшеу. Жарықтандыруды тарату қораптарында шағын жүктемелер бар және оларды қабырғаға орнатуға болады; Қуат тарату қораптары үлкен жүктемелерге ие, көбінесе еденде тұрады және жиі қозғалтқышты басқару блоктарын қажет етеді.

4. Құрылымдық пішін

Бекітілген түрін (мысалы, GGD, үнемді) немесе шығарылатын түрін (мысалы, GCK/GCS/MNS, техникалық қызмет көрсету оңай, жоғары сенімділік) таңдаңыз. Бекітілген түрі дисперсті жүктемелер, аз тізбектер және шектеулі бюджеттер бар жағдайларға жарамды.

Шығару түрі шоғырланған жүктемелер, көптеген тізбектер және қуат көзінің сенімділігіне жоғары талаптар (мысалы, деректер орталықтары, мұнай-химия өнеркәсібі) жағдайлары үшін қолайлы.

5. Электрлік параметрлер

Жүйенің номиналды кернеуін, жиілігін және есептелген токты тексеріңіз. Ең бастысы, қысқа тұйықталу жағдайында динамикалық және термиялық тұрақтылық талаптарына сәйкестікті қамтамасыз ету. Ажыратқыштың ажырату мүмкіндігі орнату нүктесіндегі максималды қысқа тұйықталу токынан жоғары болуы керек.  Параметрлерді сәйкестендіру қауіпсіз жұмыс үшін негізгі болып табылады. Ол тәжірибе немесе бағалау ғана емес, қатаң есептеулерге негізделуі керек.                6. Жобаның табиғаты

Бұл жаңа құрылыс жобасы ма, жөндеу жобасы ма, әлде қуатты кеңейту жобасы ма?

Жаңа құрылыс үшін жоғары сапалы, жоғары сенімді жаңа өнімдерге басымдық беріңіз. Жөндеу/кеңейту үшін жүйені оңай біріктіру үшін бар шкаф түріне сілтеме жасаңыз.

7. Орнату кеңістігі

Электрлік бөлменің ұзындығын, енін және биіктігін өлшеңіз, әсіресе шкафтардың алдындағы және артындағы жұмыс өтетін жолдардың енін өлшеңіз.

Бос орынның болуы шкафтың өлшемдері мен орналасуын тікелей шектейді. Мысалы, артқы жолдың ені техникалық қызмет көрсету талаптарына сай болуы керек, ал ұзындығы 6 м-ден асатын шкафтардың қатарлары екі шығу нүктесін қажет етеді.

8. Техникалық қызмет көрсету және басқару  Операциялық персоналдың техникалық біліктілік деңгейін және техникалық қызмет көрсетуге ыңғайлы болу талаптарын қарастырыңыз.

Шығарылатын шкафтар бірлікті жақсы ауыстыру мүмкіндігін ұсынады; техникалық қызмет көрсету кезінде электр қуатын жылдам қалпына келтіру үшін ақаулы құрылғыны шығарып алуға болады, бірақ құны жоғары.

Жалпы тарату құрылғыларының үлгілері және қолданылатын сценарийлер

Негізгі өлшемдерді түсінгеннен кейін, бірнеше жалпы түрлерін қарастырайықтөмен вольтты тарату құрылғыларынарықта. Бұл сіздің дерексіз талаптарыңызды нақты өнімдермен сәйкестендіруге көмектеседі.

Модельдер сериясы  Құрылым түрі  Негізгі сипаттамалар

Әдеттегі қолданылатын сценарийлер

:-----------  :-------------  :-------------------------------------------------------

GGD  Бекітілген үнемді және практикалық, қарапайым схема, бірақ техникалық қызмет көрсету үшін электр қуатын өшіруді қажет етеді.

Өнеркәсіптік және тау-кен өндіруші кәсіпорындар, шығындарға сезімталдығы бар құрылыс алаңдары, тізбектері аз және электрмен жабдықтаудың үздіксіздігіне қойылатын талаптар төмен.

GCK       Тарту

Моторды басқару орталығының (MCC) бөлімшелерінен тұрады. Оқшауланған тізбектер жақсы қауіпсіздік пен сенімділікті ұсынады. Ақша үшін жақсы құндылықты ұсынады.

Энергия жүйелері, өнеркәсіптік және тау-кен кәсіпорындары, қуатты түрлендіруді, бөлуді және қозғалтқышты басқаруды қажет ететін көп қабатты ғимараттар. Қазіргі уақытта кең таралған түрі.

GCS       Тарту

GCK негізіндегі жетілдірілген дизайн, икемді құрылым, тартпа блоктарының жақсы алмасуы. Ерте нұсқаларда қорғаныс деңгейі салыстырмалы түрде төмен болды.  Автоматтандырудың жоғары деңгейін және компьютерлермен интерфейс мүмкіндігін қажет ететін ірі электр станцияларындағы, мұнай-химиялық объектілердегі және т.б. тарату жүйелері.

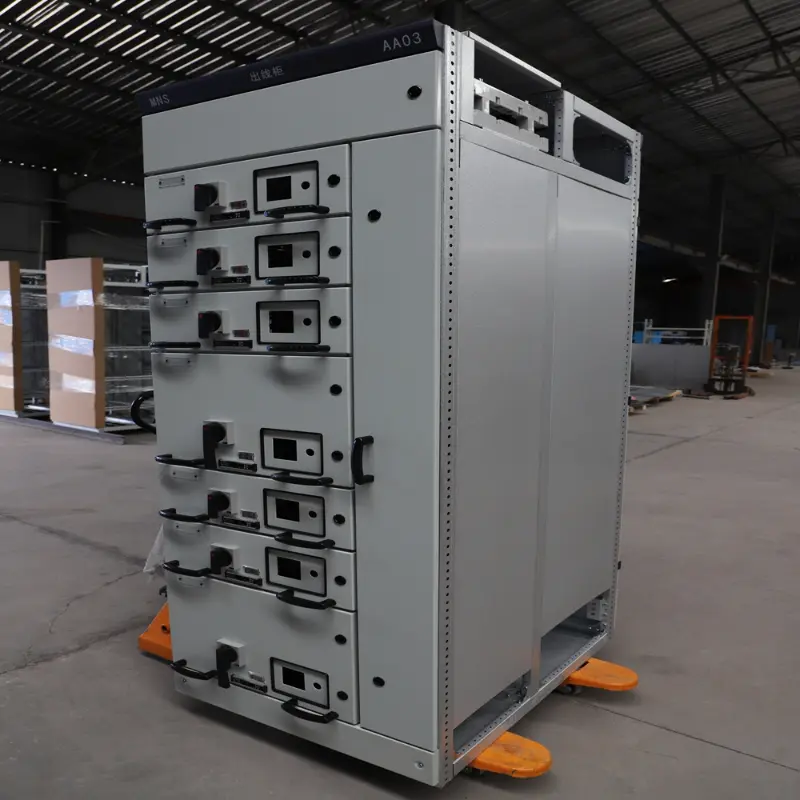

MNS       Тарту

Ықшам дизайн, модульдік құрылым, тамаша шеберлік, жоғары қорғаныс деңгейі, жоғары өнімділік, бірақ салыстырмалы түрде жоғары құны (GCS шамамен екі есе).  Үлкен деректер орталықтары, жоғары деңгейлі қонақ үйлер және дәл өндіріс шеберханалары сияқты электрмен жабдықтау сенімділігіне, қауіпсіздікке және кеңістікті пайдалануға өте жоғары талаптары бар жағдайлар.

> Қысқаша айтқанда, GGD-ден MNS-ге дейін оны өнімділік пен құндағы прогресс ретінде қарастыруға болады. Көптеген дәстүрлі жобалар үшін GCK көбінесе үнемділік пен сенімділікті теңестіретін ақылды таңдау болып табылады.
