Тарату EPC жобалары үшін қандай кернеу деңгейіндегі сақина негізгі блокты таңдау керек?

Түрлі таратушы EPC бас мердігерлік жобаларында сақиналық негізгі блок (RMU) пакеттік қосалқы станциялар мен қорап типті қосалқы станциялардың негізгі жоғары вольтты құрамдас бөлігі ретінде әрекет етеді. Оның кернеу деңгейін таңдау электр қуатын таратудың барлық шешімінің тұрақтылығын, сәйкестігін және жоба құнын тікелей анықтайды, сонымен қатар бұл алдын ала жобалау кезеңінде EPC сатып алу инженерлері үшін негізгі техникалық мәселе болып табылады. Көптеген EPC бас мердігерлері бастапқы сұрау сатысында сұрақ қояды: EPC жобаларын тарату үшін кернеу деңгейіндегі сақинаның қандай негізгі құрылғысын таңдау керек?

Чжэцзян, Юэцин қаласында орналасқан,Zhejiang Deyan Electric Co., Ltd.ҒЗТКЖ және орта вольтты электр қуатын тарату жабдықтарын өндіруге маманданған. Біз IEC стандартына сәйкес SF6 газ оқшауланған және экологиялық таза қатты оқшауланған сақиналы негізгі блоктарды, еуропалық үлгідегі пакеттік қосалқы станцияларды, құрама кабина типті қосалқы станцияларды және электр қуатын тарату жабдықтарының толық спектрін жеткіземіз. Біз ұзақ уақыт бойы жаһандық EPC бас мердігерлік клиенттеріне қызмет етіп келеміз және әртүрлі тарату жобалары үшін теңшелген RMU таңдау шешімдерін ұсынамыз.

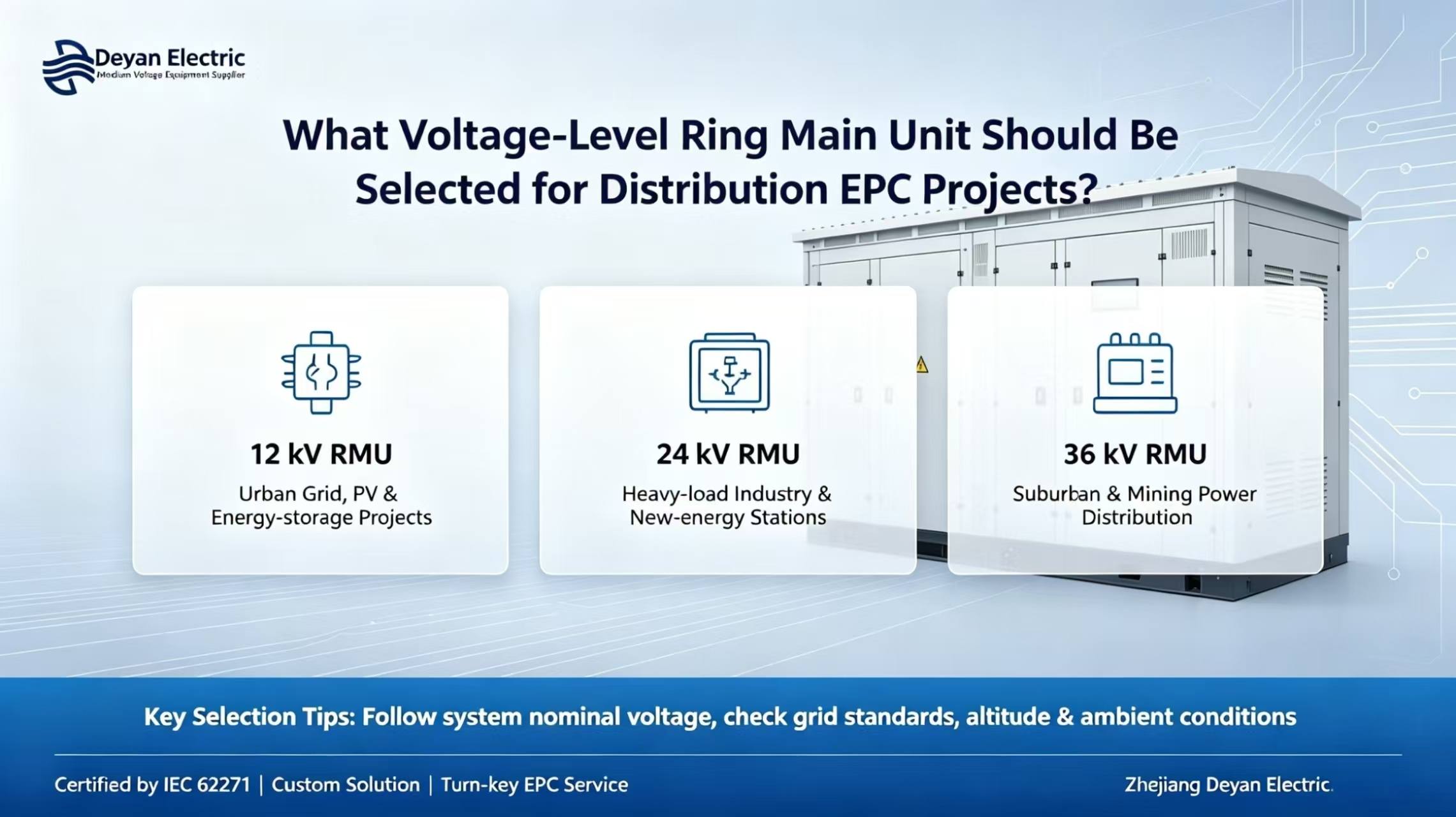

Distribution EPC жобаларындағы негізгі сақинаның негізгі құрылғысының кернеу деңгейін таңдауға арналған анықтама

12 кВ (10 кВ жүйе)

12 кВ сақиналы негізгі блок - бұл жаһандық тарату EPC жобаларында кеңінен қабылданған негізгі модель. Ол қалалық тарату желілерін жаңартуда, индустриалды-парктік электр қуатын таратуда, PV және энергияны сақтайтын желіге қосылуда және шағын және орта өлшемді пакеттік қосалқы станцияларда кеңінен қолданылады. Модульділігі жоғары және бақыланатын шығындарымен бұл RMU 20 кА / 25 кА қысқа тұйықталуға төзімді ток опциялары бар әдеттегі сақиналы қуат көзінің архитектураларына сәйкес келеді. Бұл сонымен қатар EPC жобалары үшін ең жиі сұралатын спецификация.

24 кВ

24 кВ сақиналы негізгі блоктар көбінесе жүктемесі үлкен және электр беру қашықтығы ұзағырақ өнеркәсіптік аймақтар үшін, сондай-ақ жаңа энергия жинау станциялары үшін қолданылады. 12 кВ ерітіндісімен салыстырғанда ол желідегі шығындарды азайтады және кабель қималарына инвестицияны азайтады, бұл оны қуатты EPC бас мердігерлік жобаларына қолайлы етеді. Ол жабдықтың жоғары оқшаулау дәрежесін және күшейтілген шкафтың құрылымдық дизайнын талап етеді және оның жалпы құны 12 кВ сақиналы негізгі блокқа қарағанда жоғары.

36 кВ (33 кВ жүйе)

36 кВ сақиналы магистральдық блоктар қала маңындағы қалааралық тарату желілері, ірі тау-кен аудандары және қалааралық электрмен жабдықтау EPC жұмыстары үшін орналастырылған. Орташа жоғары вольтты тарату санатына жататындар, олар әдетте үлкен қуатты пакеттік қосалқы станциялармен бірге қолданылады және оқшаулауға, доғаның ішкі қорғанысына және зауыттық қабылдау сынақтарына (FAT) жоғары талаптар қояды.

Негізгі таңдау принципі:Сақинаның негізгі блогының номиналды кернеуі трансформатордың қуатына ғана емес, жобаның номиналды жүйесінің кернеуіне сәйкес анықталуы керек. EPC клиенттері сақиналы негізгі блоктың номиналды кернеуін аяқтамас бұрын алдымен жергілікті желі стандарттарын, жүйенің қысқа тұйықталу параметрлерін, жобаның биіктігін, қоршаған орта температурасы мен ылғалдылық шарттарын растауы керек.

EPC-жобасының жабдықтарын таңдауға қатысты қосымша ойлар

Кернеу деңгейінен басқа, EPC бас мердігерлері сақиналы негізгі блоктарды сатып алу кезінде өнім стандарттарына, қоршаған ортаға бейімделгіштікке және жиынтықты жеткізу мүмкіндігіне назар аударуы керек:

Сертификаттауға қойылатын талаптар:Өнімдер IEC 62271 сериясының халықаралық стандарттарына сәйкес болуы керек. Жоба сызбасын қарауды және зауыттық қабылдау сынамасын қолдау үшін типтік сынақ есептерінің және CE сертификаттарының толық жиынтығы болуы керек.

Қоршаған ортаға бейімделу:Жоғары температура, жоғары ылғалдылық және биік биіктік сияқты күрделі жұмыс жағдайларына бейімделу үшін сыртқы IP54 қорғаныс рейтингі, конденсацияға қарсы температураны бақылау жүйелері және жағалаудағы аймақтар үшін коррозияға қарсы жабындар үшін теңшеу қол жетімді.

Толық жинақты қолдау шешімдері:Deyan Electric автономды сақиналы негізгі блоктарды, сондай-ақ RMU, трансформаторлар мен төмен вольтты шкафтарды біріктіретін біріктірілген пакеттік қосалқы станциялардың кілтті шешімдерін жеткізе алады. Бір терезе арқылы жеткізу EPC клиенттері үшін көп жақты сатып алулар мен іске қосуды үйлестіруден туындайтын байланыс шығындарын азайтады.

Интеллектуалды жаңарту:FTU интеллектуалды терминалдары ақаулардың орнын және қашықтан бақылау функцияларын жүзеге асыру үшін қосымша болып табылады, олар смарт тарату желілерінің EPC жобаларына және жаңа қуат желісіне қосылуға жарамды.

Қорытынды

Кернеу деңгейін таңдау сақина-негізгі блок спецификациясын анықтаудың негізгі қадамы болып табылады. Дұрыс таңдамау желіні қабылдамау, жабдықтың шамадан тыс жүктелуі және жобаның кешігуі сияқты ауыр тәуекелдерді тудыруы мүмкін. Zhejiang Deyan Electric Co., Ltd кәсіпқой электр-инженерлік техникалық командасымен мақтана отырып, EPC жобасының сызбалары мен жергілікті желі сипаттамаларына негізделген сақина-негізгі блоктың кернеуін таңдау қызметтерін және бастапқы схема дизайнын жеткізе алады. ODM теңшеуіне жаһандық тарату EPC жобалары үшін тұрақты және сенімді орташа вольтты қуат тарату шешімдерін жеткізу үшін қолдау көрсетіледі.
