Қазіргі заманғы электр қуатын тарату үшін айнымалы токтың металл қоршалған сақиналы негізгі тарату құрылғысын не сенімді етеді?

Айнымалы токтың металл қоршалған сақиналы негізгі тарату құрылғысықуаттың үздіксіздігін, жұмыс қауіпсіздігін, ақауларды оқшаулауды және орнату тиімділігін арттыруға арналған шағын орташа кернеуді тарату шешімі болып табылады. Металл қоршау ішінде коммутация, қорғау, оқшаулау және жерге қосу функцияларын біріктіре отырып, бұл жабдық қалалық тарату желілері, өнеркәсіптік нысандар, коммерциялық ғимараттар, инфрақұрылым жобалары және жаңартылатын энергияны қолдану үшін әсіресе қолайлы. Бұл нұсқаулық оның құрылымын, жұмыс принципін, негізгі техникалық параметрлерін, қауіпсіздік мүмкіндіктерін, қолдану сценарийлерін және дұрыс конфигурацияны таңдауға арналған практикалық ойларды түсіндіреді.

Мазмұны

• 1. Айнымалы токтың металл қоршалған сақиналы негізгі тарату құрылғыларын түсіну
• 2. Неліктен бұл орташа кернеуді таратуда маңызды?
• 3. Тарату құрылғысы қалай құрылымдалған?
  • Ауыстыру және қорғау компоненттері
  • Кабель және қосылым бөлімдері
  • Металл қоршау және қауіпсіздік дизайны
• 4. Сақинаның негізгі жүйесі қалай жұмыс істейді?
• 5. Қандай техникалық параметрлер маңыздырақ?
• 6. Электр қуатын тарату жобаларының негізгі артықшылықтары
• 7. Ол қай жерде жиі қолданылады?
• 8. Сатып алушылар тапсырыс бермес бұрын нені тексеруі керек?
• 9. Орнату, пайдалану және техникалық қызмет көрсету мәселелері
• 10. Ауа оқшауланған және газ оқшауланған конфигурациялар
• 11. Жиі қойылатын сұрақтар
• 12. Қорытынды

1. Айнымалы токтың металл қоршалған сақиналы негізгі тарату құрылғыларын түсіну

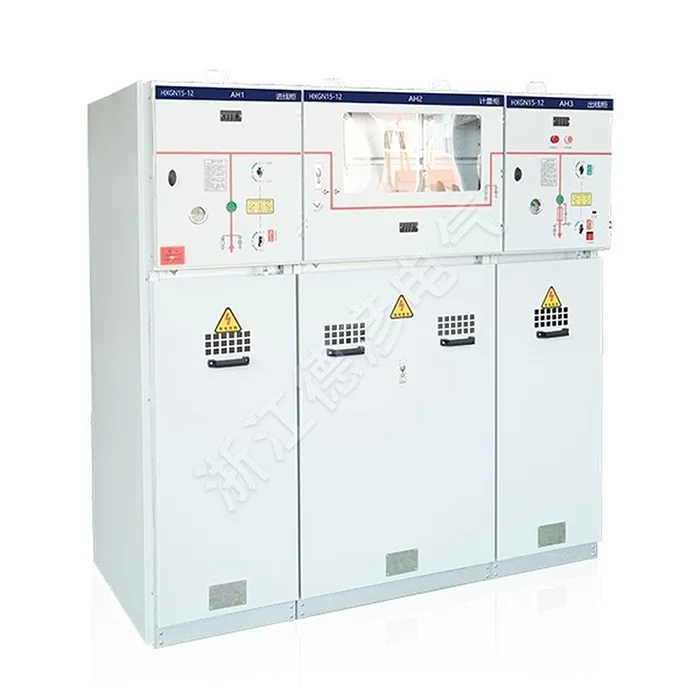

Айнымалы токтың металл қоршалған сақиналы негізгі тарату құрылғысы – сақиналы немесе радиалды тарату желісінде электр қуатын қабылдауға, таратуға, ауыстыруға, оқшаулауға және қорғауға арналған орташа кернеулі электр таратушы құрылғы. Ол тиісті коммутациялық және қорғаныс жабдығын жерге тұйықталған металл қоршаудың ішіне орналастырады, бұл орташа вольтты қолданбалар үшін ықшам және ұйымдасқан шешім жасайды.

IEC 62271-200 стандартына сәйкес айнымалы токтың металдан қоршалған тарату құрылғылары мен басқару құрылғылары номиналды кернеулері 1 кВ жоғары және 52 кВ-қа дейінгі жабдықты қамтиды. Сақиналық негізгі блоктар осы жабдықтың практикалық бір түрі болып табылады және орта вольтты кабель тарату жүйелерімен кеңінен байланысты.

«Негізгі сақина» термині жай шкафтың өзін емес, желінің орналасуын сипаттайды. Әдеттегі сақиналы желіде қуат тарату нүктесіне екі бағытта жетуі мүмкін. Кабель бөлігінде ақау пайда болса, қалған желі баламалы жол арқылы қуат алуды жалғастыра отырып, зардап шеккен бөлікті оқшаулауға болады.

Жоба иелері үшін бұл архитектура ең маңызды тарату мәселелерінің бірін шешеді: жабдық өлшемін, жұмыс күрделілігін және қауіпсіздік тәуекелдерін бақылау кезінде электр қызметін қолдау.

2. Неліктен бұл орташа кернеуді таратуда маңызды?

Заманауи электр желілері сенімді қызмет көрсете отырып, өсіп келе жатқан жүктемелерге төтеп беруі керек. Өнеркәсіптік зауыттар, сауда кешендері, ауруханалар, көлік құралдары, деректер орталықтары және жаңартылатын энергия қондырғылары электр қуатының ұзақ үзілістеріне әрқашан шыдай алмайды.

Дұрыс құрастырылған сақина жүйесі бірнеше артықшылықтарды береді:

• Жеткізу үздіксіздігі:Сақина конфигурациясы оқшауланған ақаулықтан кейін балама қуат жолын қамтамасыз ете алады.
• Ақаулықты оқшаулау:Операторлар бүкіл тарату желісін қажетсіз өшірмей, зардап шеккен бөлікті ажырата алады.
• Шағын орнату:Біріктірілген коммутациялық жабдық кейбір дәстүрлі қондырғылармен салыстырғанда ізді азайтады.
• Жұмыс қауіпсіздігі:Металл қоршаулар, жерге қосу қондырғылары, бұғаттаулар және позицияны көрсету операциялық тәуекелдерді азайтуға көмектеседі.
• Икемді конфигурация:Жүктемелік ажыратқыштардың, автоматты ажыратқыштардың, сақтандырғыштардың, ток трансформаторларының, кернеу трансформаторларының және жерге қосқыштардың әртүрлі комбинациялары жоба талаптарына сәйкес жобалануы мүмкін.

Бұл сипаттамалар сақиналы негізгі тарату құрылғыларын әсіресе кеңістік шектеулі және электрлік қызмет көрсетудің үздіксіздігі дизайнның басты басымдығы болып табылатын жерлерде құнды етеді.

3. Тарату құрылғысы қалай құрылымдалған?

Конфигурациялар өндірушіге және кернеу класына байланысты өзгерсе де, әдеттегі айнымалы токтың металл қоршалған сақиналы негізгі тарату құрылғысы жинағы бірнеше функционалды бөлімдерді біріктіреді. Бұл бөлімдерді түсіну сатып алушыларға техникалық ұсыныстарды дәлірек бағалауға көмектеседі.

Ауыстыру және қорғау компоненттері

Коммутация бөлімінде жүктеме ажыратқыштары, вакуумдық ажыратқыштар, сақтандырғыш қосқыштар, айырғыштар және жерге қосқыштар болуы мүмкін. Тиісті орналасу жабдықтың негізінен фидерді ауыстыруға, трансформаторды қорғауға, ақаулықтарды тоқтатуға немесе осы функциялардың жиынтығына арналғанына байланысты.

Жүктемені ажырату қосқышы әдетте қалыпты жүктеме тогын ауыстыруға арналған, ал автоматты ажыратқыш ақаулықтарды үзу мүмкіндігін қамтамасыз етеді. Сақтандырғыштар пайдаланылған жағдайда, қосқыш-сақтандырғыш комбинациясы тиісті қолдану ауқымында трансформатор мен фидер қорғанысын қамтамасыз ете алады.

Осы себепті сатып алушылар ешқашан шкафты тек оның номиналды тогы бойынша бағаламауы керек. Толық қорғау философиясы трансформаторға, қоректендіргішке, кабельге және жоғары/төмен ағынды қорғау жүйесіне сәйкес келуі керек.

Кабель және қосылым бөлімдері

Кабельдік бөлім тарату құрылғысы мен сыртқы орта кернеулі желі арасындағы интерфейсті қамтамасыз етеді. Конструкцияға байланысты оның құрамында кабель ұштары, жерге қосқыштар, ток трансформаторлары, кернеу трансформаторлары, асқын кернеуден қорғау компоненттері немесе басқа керек-жарақтар болуы мүмкін.

Кабельдің дұрыс үйлесімділігі маңызды. Жабдықты өндіру алдында кабельдің қажетті өлшемін, аяқталу түрін, оқшаулау деңгейін, фазалар аралығын және орнату әдісін растау керек.

Металл қоршау және қауіпсіздік дизайны

Металл қоршау қоректенетін компоненттерді қоршаған ортадан бөліп, ішкі жабдық үшін анықталған механикалық құрылымды жасайды. Бөлшектерді дұрыс бөлу сонымен қатар ішкі ақаулардың салдарын шектеуге көмектеседі.

Құлыптау механизмдері тағы бір маңызды мүмкіндік болып табылады. Механикалық немесе электрлік бұғаттаулар ток тізбегі жалғанған кезде жерге қосқышты жабу сияқты қауіпті жұмыс ретін болдырмауға көмектеседі.

Тәуекелділігі жоғары қондырғылар үшін доғаның ішкі жіктелуі және қысымды төмендету қондырғылары жалпы қауіпсіздік дизайнының бөлігі ретінде қарастырылуы керек. Кейбір коммерциялық қол жетімді RMU жүйелері анықталған сынақ шарттарына сәйкес ішкі доғаның өнімділігін көрсетеді, бұл неге дәл классификацияны болжаудың орнына тексеру керек екенін көрсетеді.

4. Сақинаның негізгі жүйесі қалай жұмыс істейді?

Негізгі жұмыс принципі қарапайым. Бірнеше тарату нүктелері контурлы орта вольтты желі арқылы қосылған. Әрбір сақинаның негізгі блогы желінің бір бөлігін басқарады және трансформаторға немесе төменгі жүктемеге қосылуды қамтамасыз ете алады.

Қалыпты жұмыс кезінде желі анықталған ашық нүктемен немесе басқа утилита мақұлдаған конфигурациямен жұмыс істей алады. Кабель ақаулығы орын алса, операторлар немесе автоматтандырылған қорғаныс жүйесі зардап шеккен бөлікті анықтап, оқшаулай алады. Содан кейін желінің сау бөліктері қолжетімді жеткізу жолынан қуатталған күйде қалуы мүмкін.

Бұл реттеу әрбір сақина автоматты түрде үздіксіз қуат береді дегенді білдірмейді. Нақты үздіксіздік желі дизайнына, қорғауды үйлестіруге, коммутация процедураларына, автоматтандыруға, резервтеу және утилитаның жұмыс талаптарына байланысты.

Осы себепті жалпы тарату схемасының сапасы тарату құрылғысының өзі сияқты маңызды.

5. Қандай техникалық параметрлер маңыздырақ?

Тек кернеу мен токқа негізделген жабдықты таңдау жобаның күрделі мәселелерін тудыруы мүмкін. Толық техникалық сипаттамада электрлік, механикалық, экологиялық және қауіпсіздік параметрлері ескерілуі керек.

IEC 62271-200 әсіресе өзекті, өйткені ол белгіленген кернеу диапазонында айнымалы токпен қоршалған тарату құрылғылары мен басқару құрылғыларына қойылатын талаптарды белгілейді. Басқа стандарттар жеке құрамдас бөліктерге, соның ішінде жоғары вольтты ажыратқыштарға, автоматты ажыратқыштарға, ажыратқыш-сақтандырғыш комбинацияларына, айырғыштарға және жерге қосқыштарға қолданылуы мүмкін.

6. Электр қуатын тарату жобаларының негізгі артықшылықтары

Ықшам із

Сақиналық негізгі тарату құрылғысы салыстырмалы түрде ықшам құрылымда бірнеше тарату функцияларын біріктіру үшін жасалған. Бұл әсіресе қалалық қосалқы станцияларда, коммерциялық ғимараттарда, өнеркәсіптік зауыттарда және еден кеңістігі қымбат болатын инфрақұрылымдық жобаларда пайдалы.

Жақсартылған операциялық икемділік

Бірнеше коммутация функциялары операторларға желілік жұмыс жоспарына сәйкес таңдалған фидерлерді, трансформаторларды немесе кабель бөліктерін оқшаулауға мүмкіндік береді. Бұл техникалық қызмет көрсету және ақауларды басқару процедураларын жеңілдетеді.

Жетілдірілген персоналды қорғау

Металл қоршаулар, жерге қосу жүйелері, бұғаттаулар, бөліктерге бөлу және доғаның өнімділігі бойынша сәйкес классификациялар қорғаныстың бірнеше қабаттарын жасай алады. Дегенмен, бұл мүмкіндіктер өнімнің нақты сынау құжаттамасына сәйкес тексерілуі керек.

Тарату күрделілігінің төмендеуі

Дұрыс конфигурацияланған RMU стандартталған пакетте фидерді ауыстыруды және трансформаторды қорғауды біріктіре алады. Бұл бірнеше бөлек құрамдас бөліктерді жинаумен салыстырғанда инженерлік өңдеуді, тасымалдауды, орнатуды және іске қосуды жеңілдетеді.

Қазіргі заманғы инфрақұрылым үшін қолайлы

Дәл сол негізгі архитектура кәдімгі коммуналдық таратуды, сондай-ақ өнеркәсіптік, коммерциялық, жаңартылатын энергия көздерін, көлікті және басқа да орташа кернеулі қолданбаларды қолдай алады.

7. Ол қай жерде жиі қолданылады?

Айнымалы токтың металл қоршалған сақиналы негізгі тарату құрылғысы орта вольтты тарату орталарының кең ауқымына жарамды.

• Қалалық электр қуатын бөлу:Ықшам қосалқы станциялар мен жер асты кабельдік желілер.
• Өнеркәсіптік нысандар:Зауыттар, өңдеу зауыттары, қоймалар және өндіріс орындары.
• Коммерциялық ғимараттар:Сауда орталықтары, кеңсе кешендері, қонақ үйлер және ірі коммерциялық әзірлемелер.
• Қоғамдық инфрақұрылым:Әуежайлар, теміржол нысандары, ауруханалар, туннельдер және муниципалды жобалар.
• Жаңартылатын энергия:Күн және жел энергиясын жинау және тарату жүйелері.
• Тұрғын үй құрылыстары:Ірі қауымдастықтар мен тұрғын үй жобалары үшін орташа кернеуді тарату.
• Трансформаторлық қосалқы станциялар:Кіріс және шығыс фидерді басқару және трансформаторды қорғау.

Коммерциялық және өнеркәсіптік жобалар көбінесе ықшам өлшемдерге, сенімді коммутацияға, қарапайым техникалық қызмет көрсетуге және нақты қорғауды үйлестіруге басымдық береді. Жаңартылатын энергия жобалары қашықтан жұмыс істеуге, қоршаған ортаға төзімділікке, бақылауға және автоматтандыруға қосымша назар аударуы мүмкін.

8. Сатып алушылар тапсырыс бермес бұрын нені тексеруі керек?

Орта вольтты тарату құрылғыларын сатып алу - бұл жай ғана бағаны салыстыру емес, техникалық шешім. Тапсырыс бермес бұрын жоба инженерлері мен сатып алу топтары егжей-тегжейлі техникалық кестені дайындауы керек.

1. Жүйе кернеуін растаңыз.Номиналды және максималды жұмыс кернеуіне қойылатын талаптарды тексеріңіз.
2. Жүктеме ток күшін есептеңіз.Нақты жұмыс жағдайларын ескермей, тек трансформатордың тақтайшасынан номиналды токты таңдамаңыз.
3. Қысқа тұйықталу деңгейін анықтаңыз.Тарату құрылғыларының қысқа мерзімді және ең жоғары төзімділік көрсеткіштері желінің ақаулық есебіне сәйкес келуі керек.
4. Қорғау әдісін анықтаңыз.Жобаға жүктеме ажыратқыштары, вакуумдық ажыратқыштар, сақтандырғыштар немесе комбинация қажет пе екенін анықтаңыз.
5. Кабельге қойылатын талаптарды тексеріңіз.Кабель түрін, аяқталуын, өткізгіш өлшемін және қол жетімді орнату кеңістігін растау керек.
6. Біріктіру талаптарын қарастырыңыз.Қажетті жұмыс реті мен қауіпсіздік логикасын тексеріңіз.
7. Қоршаған орта жағдайларын растау.Температураны, биіктікті, ылғалдылықты, ластану деңгейін, сейсмикалық жағдайларды және орнату ортасын қарастырыңыз.
8. Сынақ құжаттамасын сұраңыз.Тиісті сынақ есептерін, әдеттегі сынақ жазбаларын, сертификаттарды, сызбаларды және техникалық деректер парақтарын сұраңыз.
9. Техникалық қызмет көрсету мүмкіндігін тексеріңіз.Операторлардың жабдықты қауіпсіз тексере алатынын, жұмыс істейтінін, сынай алатынын және техникалық қызмет көрсететінін қамтамасыз етіңіз.
10. Болашақ кеңеюді бағалаңыз.Қосымша фидер қажет болса, өндіру алдында модульдік пен қосалқы қуатты талқылаңыз.

Жобаның басындағы нақты техникалық спецификация баға ұсыныстарындағы түсінбеушіліктерді, қайта жобалау жұмыстарын, жеткізуді кешіктіруді және іске қосу мәселелерін айтарлықтай азайтады.

9. Орнату, пайдалану және техникалық қызмет көрсету мәселелері

Тіпті жақсы жобаланған тарату құрылғылары дұрыс орнатуды және пайдалануды талап етеді. Орнату өндіруші бекіткен сызбаларға және қолданыстағы электр ережелеріне сәйкес болуы керек. Кабельді аяқтау сапасы әсіресе маңызды, себебі нашар тоқтату жергілікті электр кернеуін, қызып кетуді немесе оқшаулаудың бұзылуын тудыруы мүмкін.

Қуаттандыру алдында жоба топтары механикалық жұмысты, электрлік блоктауларды, жерге қосу үздіксіздігін, кабель қосылымдарын, қорғаныс параметрлерін, қосалқы тізбектерді, индикаторлық жүйелерді және басқа да тиісті функцияларды тексеруі керек.

Үнемі техникалық қызмет көрсету өндірушінің нұсқауларына және нақты жұмыс ортасына негізделуі керек. Тексеру аралықтары қатты ластанған орындарға, жоғары ылғалдылыққа, жиі ауысуларға немесе талап етілетін өндірістік жағдайларға түзетуді қажет етуі мүмкін.

Зияткерлік тарату жүйелері үшін қосымша бақылау және қашықтан басқару функциялары да қарастырылуы мүмкін. Бұл функциялар тораптың басқару архитектурасымен дұрыс біріктірілген кезде операциялық көрінуді жақсарта алады және қалыптан тыс жағдайларға жылдамырақ жауап береді.

10. Ауа оқшауланған және газ оқшауланған конфигурациялар

Сақиналық негізгі тарату құрылғылары әртүрлі оқшаулау технологиялары бойынша жобалануы мүмкін. Ауа оқшауланған конфигурациялар ауаны негізгі оқшаулағыш орта ретінде пайдаланады, ал газ оқшауланған конструкциялар маңызды компоненттерді жабық оқшаулағыш ортаға орналастырады. Қатты оқшауланған ерітінділер кейбір өнім ауқымдарында да бар.

Ең жақсы конфигурация әмбебап «ең жақсы» технологияға емес, жоба ортасына байланысты. Сатып алушылар кеңістікті, техникалық қызмет көрсету философиясын, қоршаған ортаға қойылатын талаптарды, өмірлік циклді қарастыруды, жергілікті ережелерді және өндірушінің қол жетімді сынақ дәлелдерін бағалауы керек.

11. Жиі қойылатын сұрақтар

Айнымалы токтың металл қоршалған сақиналы бас тарату құрылғысы дегеніміз не?

Бұл металл корпуспен қоршалған және негізінен сақиналы немесе радиалды электр желілері ішінде коммутацияға, оқшаулауға, қорғауға және таратуға арналған орташа кернеулі тарату құрылғыларының жиынтығы.

Қандай кернеу диапазоны әдетте сақиналы негізгі тарату құрылғыларымен байланысты?

Көптеген коммерциялық RMU өнімдері 11 кВ, 12 кВ немесе 24 кВ жүйелер сияқты орташа вольтты желілерге арналған, ал басқа конфигурациялар қосымша кернеу сыныптарын қамтуы мүмкін. Дұрыс рейтинг әрқашан жоба желісіне сәйкес болуы керек.

Сақинаның негізгі бөлігі электр қуатының үзілуіне жол бермейді ме?

Ешқандай жабдық кез келген ақауды жоя алмайды. Дегенмен, сақинаның орналасуы ақаулы бөлікті оқшаулауға мүмкіндік беру арқылы қамтамасыз етудің үздіксіздігін жақсарта алады, ал сау бөліктер баламалы жеткізу жолы арқылы қуатталады.

Жүктеме қосқышы мен автоматты ажыратқыштың айырмашылығы неде?

Жүктеме ауыстырып-қосқышы, ең алдымен, оның белгіленген мүмкіндіктері шегінде қалыпты жүктеме тогын ауыстыруға арналған. Ажыратқыш ақаулық токтарды үзу үшін, сондай-ақ оның номиналды өнімділігі шегінде қалыпты коммутациялық міндеттерді орындауға арналған. Қорғаныс схемасы қай құрылғының қолайлы екенін анықтауы керек.

IEC 62271-200 неліктен маңызды?

IEC 62271-200 1 кВ-тан жоғары және 52 кВ-қа дейінгі номиналды кернеулер үшін айнымалы токпен қоршалған тарату құрылғылары мен басқару құрылғыларына қойылатын талаптарды анықтайды. Ол қолданылатын жабдықтың құрылысын, сынауын және өнімділігін бағалау үшін маңызды анықтама береді.

Сақиналы негізгі тарату құрылғысын ашық ауада пайдалануға бола ма?

Иә, сыртқы нұсқаларды тиісті корпусты қорғау және қоршаған ортаға төзімділікпен жасауға болады. Дегенмен, сыртқы орнату ылғалдылықты, температураны, шаңды, коррозияны, күн сәулесінің әсерін және алаңның жағдайын ерекше ескеруді талап етеді.

Сатып алушы өндірушіден қандай құжаттарды сұрауы керек?

Жобаға байланысты пайдалы құжаттамаға техникалық деректер парағын, бір жолды диаграмманы, жалпы орналасу сызбасын, сым схемасын, типті сынақ құжаттамасын, әдеттегі сынақ жазбаларын, орнату нұсқаулығын, пайдалану нұсқаулығын және тиісті сертификаттарды қамтуы мүмкін.

Дұрыс сақиналы негізгі тарату құрылғысын қалай таңдауға болады?

Желі кернеуі, үздіксіз ток, ақаулық деңгейі, қорғау философиясы, кабель конфигурациясы, оқшаулау талаптары, қоршаған орта жағдайлары, орнату кеңістігі, қауіпсіздік талаптары және қолданыстағы стандарттардан бастаңыз. Содан кейін бұл параметрлер өндіруші тексерген өнім конфигурациясына сәйкес келуі керек.

12. Қорытынды

Айнымалы токтың металл қоршалған сақиналы негізгі тарату құрылғысы қазіргі заманғы орташа кернеуді таратуда маңызды рөл атқарады, өйткені ол жинақы құрылысты, басқарылатын коммутацияны, ақауларды оқшаулауды, жерге қосуды және біріктірілген жинақтағы қорғаныс функцияларын біріктіреді. Оның құндылығы әсіресе жабдықтаудың үздіксіздігі, шектеулі орнату кеңістігі, пайдалану қауіпсіздігі және таратудың жеңілдетілген архитектурасы маңызды болып табылатын желілерде айқын көрінеді.

Инженерлер мен сатып алу топтары үшін ең сенімді тәсіл - номиналды ток немесе шкаф өлшемі сияқты бір спецификацияға назар аудармай, толық электр жүйесіне сәйкес жабдықты таңдау. Кернеу деңгейі, ақаулық ток, оқшаулауды үйлестіру, қорғау стратегиясы, қоршаған орта жағдайлары, доғаның ішкі өнімділігі, кабельді орналастыру, блоктау, сынау және болашақта кеңейту барлығын бірге қарастырған жөн.
