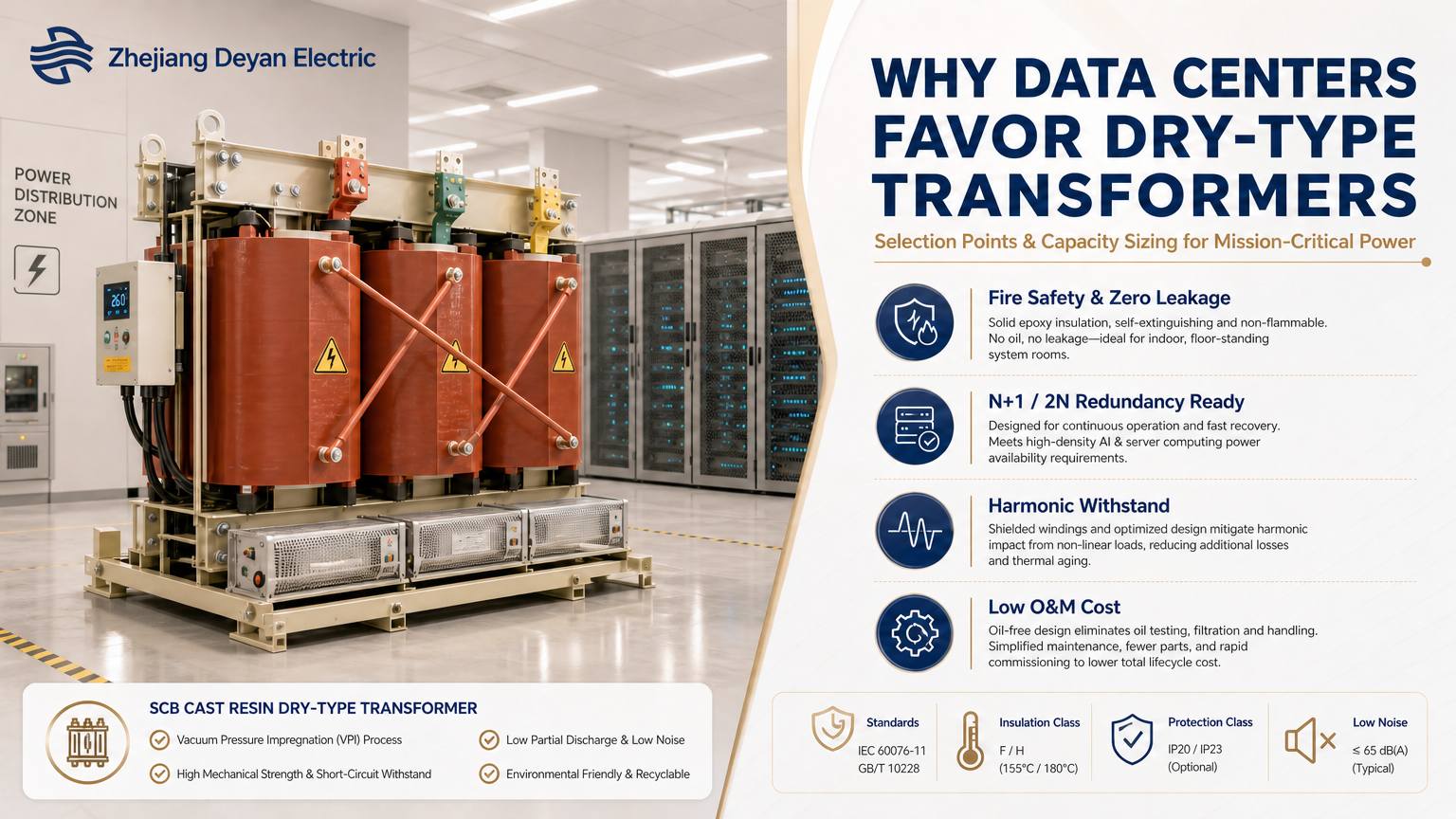

Неліктен деректер орталықтары құрғақ түрдегі трансформаторларды жақсы көреді?

Таңдау нүктелері және сыйымдылықты бағалау

Деректер орталықтары құрғақ түрдегі трансформаторларды құрғақ түрлер арзанырақ болғандықтан емес, майға батырылған трансформаторларды көптеген деректер орталықтарында орнату мүмкін емес болғандықтан таңдайды және олар ешқашан өртке қарсы тексеруден өтпейді. Құрғақ түрдегі трансформаторларда тұтанғыш оқшаулағыш сұйықтық жоқ және ағып кету қаупі жоқ, сондықтан оларды тікелей еден тарату бөлмесіне немесе тіпті жабдық бөлмесінің жанына қоюға болады. Нақты қиындық «құрғақ түрі немесе май түрі» емес, қуаттылықты қалай есептеу керек, температураның қаншалықты жоғарылауына рұқсат беру керек, гармоникамен қалай күресу керек және трансформатор мен тарату құрылғысы қалай бірге жұмыс істеу керек.

Үш қатаң шектеулер, олардың барлығы қалаулардан гөрі инженерлік шарттар

1. Өрттің алдын алу және өртті тексеру

Майға батырылған түрі ішінде жанғыш оқшаулағыш сұйықтық бар; ақаулық майдың ағуына және өртке әкелуі мүмкін және ол әдетте арнайы трансформатор бөлмесін, өртке қарсы қабырғаларды, мұнай сақтайтын шұңқырды немесе мұнай төгетін қондырғыларды қажет етеді және өртті бөлу қашықтығын қанағаттандыруы керек. Құрғақ түрдегі трансформаторлар қатты оқшаулауды пайдаланады — эпоксидті шайыр құю ​​немесе вакуумды қысымды сіңдіру (VPI) — құрамында жанғыш сұйықтық жоқ, өртке қарсы жүктеме айтарлықтай төмен және жүктеме орталығына жақын орнатылуы мүмкін.

2. Орнату орны және тасымалдау

Деректер орталығының негізгі жүктемелері жоғарғы қабатта, жабдық бөлмесінің ішінде. Майға батырылған қондырғылар майдың салмағымен, мұнай сақтау қоймаларымен және көтеру жағдайларымен шектеледі, бұл оларды еденге орналастыруды қиындатады; құрғақ типтегі қондырғылар жеңілірек және оларды ғимаратқа бөліктерге бөлуге болады, сондықтан оларды тікелей тарату бөлмесіне орналастыруға болады.

3. Пайдалану және жөндеу құны

Мұнайға батырылған қондырғылар ерітілген газды талдауды және мұнай деңгейі мен ағуын тексеруді қажет етеді; құрғақ типтегі қондырғылар маймен байланысты техникалық қызмет көрсетуді қажет етпейді және тек температураны реттеуге, желдеткіштерге және тазалыққа назар аударуды қажет етеді.

Деректер орталықтарындағы құрғақ түрдегі трансформаторларды қолданудың үш негізгі нүктесі

Құрғақ түрдегі трансформаторлар деректер орталықтарында негізінен үш сценарийде қолданылады:

• Орта вольтты кіріс жағындағы негізгі төмендету:Әдетте 2N немесе N+1 ретінде конфигурацияланған ең үлкен сыйымдылығы бар бүкіл сайт жүктемесін көтеру.
• UPS алдыңғы және еденді бөлу:Бірлігіне шағын сыйымдылық, бірақ тұрақты жұмыс пен ықшам орнатуды қажет ететін үлкен мөлшер.
• Құрастырылған сырғанақтар және модульдік деректер орталықтары:Сыртқы өлшемдер қоршау өлшемін тікелей анықтайды, сондықтан трансформаторды таңдау жалпы құрылыммен синхрондалу керек.

Құрғақ және майлы трансформаторлар арасындағы рөлдерді бөлу

Деректер орталығының құрғақ түрдегі трансформаторлары үшін негізгі таңдау нүктелері

Деректер орталығы үшін трансформаторды таңдау тек сыйымдылыққа негізделмейді; ол жүктеме деңгейіне, артық сәулетіне, жұмыс ортасына және сертификаттау стандарттарына қатысты жан-жақты бағалануы керек.

Жүктеменің артық болуы және N+1 / 2N архитектурасы

Деректер орталықтары үшін электрмен жабдықтаудың негізгі архитектурасы N+1 немесе 2N резервтеу болып табылады. Трансформатордың өлшемін сервердің толық жүктемесіне тікелей қарсы қою мүмкін емес; артықшылық әрқашан сақталуы керек. Мысалы: егер жалпы АТ жүктемесі 2000 кВА қажет болса және N+1 архитектурасы қабылданса, үш 1000 кВА трансформатор конфигурацияланатын болады, егер біреуі сәтсіз болса, қалған екеуі бүкіл жүктемені көтеріп, есептеуді тоқтаусыз жалғастыра алады.

Оқшаулау түрі: Эпоксидті құйылған құрғақ түрдегі трансформаторлар бірінші таңдау болып табылады

Барлық дерлік деректер орталықтары эпоксидті құйылған құрғақ түрдегі трансформаторларды пайдаланады. Орамдар эпоксидті шайырмен тығыздалған, бұл оларды ылғалға, ластануға және қысқа тұйықталуға төзімді етеді. Ашық типті құрғақ трансформаторлармен салыстырғанда, олар қоршаған ортаның кедергілеріне төзімдірек және алдын ала дайындалған сырғанау сценарийлеріне жақсы сәйкес келеді.

Температураның көтерілу және кедергі кернеуінің параметрлері

• Температураның көтерілу класы:F класы (155 ℃) және H класы (180 ℃) әдетте пайдаланылады; деректер орталықтары күшті шамадан тыс жүктеу мүмкіндігі үшін H класын жақсы көреді.
• Кедергі кернеуі:Әдетте 4%-6%; кедергі мәні қысқа тұйықталу тоғына әсер етеді және қысқа тұйықталу әсерінен сезімтал АТ жүктемелеріне зақым келтірмеуі үшін алдыңғы тарату құрылғыларының қорғаныс құрылғыларымен сәйкес келуі керек.

Салқындату әдісі: AF/AN

AN табиғи ауа салқындату қалыпты жүктемелерге сәйкес келеді; AF мәжбүрлі ауаны салқындату компьютердің кеңеюінен туындаған қысқа мерзімді шамадан тыс жүктемені жеңу үшін сыйымдылықты қысқа мерзімге (әдетте 30%-50%) арттыра алады — бұл мүмкіндік деректер орталықтары үшін жоғары бағаланады.

Сертификаттау және сәйкестік

Шетелдік жобалар үшін IEC стандарттары расталып, CE сертификаты берілуі керек; кейбір аймақтар қосымша сынақ есептерін қажет етеді. Сондай-ақ IP20/IP30 кіруден қорғау рейтингіне назар аудару керек — IP30 қатты шаңы бар қоршаулар үшін ұсынылады.

Гармоникалық төзімділік

Серверлер мен UPS жүйелері сызықты емес жүктемелер болып табылады және айтарлықтай гармоника жасайды. Таңдау кезінде трансформатордың гармоникалық төзімділігіне назар аудару керек; Гармоникалық қыздыруды азайту және трансформатордың қалыпты емес температураның көтерілуін және қартаюын болдырмау үшін тозған конструкцияларды немесе экрандаушы орамдары бар өнімдерді таңдауға болады.

Деректер орталығының құрғақ түрдегі трансформаторлары үшін сыйымдылықты бағалау әдісі

Қуаттылықты бағалау жобаның алдын ала баға ұсыныстары мен схемасын жобалаудың негізі болып табылады; сыртқы саудада EPC клиенттерімен жұмыс істегенде, бұл логиканы жылдам есептеулер үшін пайдалануға болады.

Негізгі формула:
Трансформатордың номиналды қуаты (кВА) = Жалпы есептелген белсенді қуат (кВт) ÷ Қуат коэффициенті ÷ Сәйкестік коэффициенті

Бағалау қадамдары

1. Жалпы белсенді қуатты алу үшін АТ жабдықтарының жалпы қуат тұтынуын + қосалқы бөлме жүктемелерін (кондиционер, жарықтандыру, өртке қарсы және т.б.) қосыңыз.
2. Деректер орталықтары үшін жүктеме қуат коэффициенті әдетте 0,9 ретінде қабылданады.
3. Сәйкестік факторы: серверлердің барлығы бір уақытта толық жүктемеде жұмыс істемейді, әдетте 0,8–0,9 ретінде қабылданады.
4. Резервтік резерв: N+1/2N архитектурасына сәйкес қосымша резервтік сыйымдылықты сақтаңыз.
5. Төменгі ойлар: жоғары температура және биіктік сценарийлерінде құрғақ түрдегі трансформаторлардың күші жойылуы керек, сондықтан сыйымдылықты бағалауда маржаны қалдырыңыз.

Ескерту:Сыйымдылықты бағалау схема үшін тек алдын ала анықтама болып табылады; соңғы үлгіні қысқа тұйықталу тогы, гармоника және жергілікті электрлік кодтарды ескере отырып жобалау институты растауы керек.

Қорытынды

Деректер орталықтары құрғақ түрдегі трансформаторларды жақсы көреді, өйткені таңдау негізінен қауіпсіздік, жеңілдетілген жөндеу және алдын ала құрастырылған сырғанақ интеграциясына жарамдылық туралы болып табылады. AI есептеу жобаларындағы жарылыс фонында шетелде EPC сатып алу тек бағаға ғана назар аудармайды - артық дизайн, гармоникалық төзімділік, қоршаған ортаға бейімделу және IEC/CE сертификаты маңыздырақ. Сыйымдылықты бағалау АТ жүктемесін, сәйкестік факторын және резервтік архитектураны біріктіруі керек; Таяу Шығыстағы және Оңтүстік-Шығыс Азиядағы деректер орталығының жобалары үшін жоғары температура, жоғары шаңды орталар тудыратын деровизацияны да ескеру қажет.
