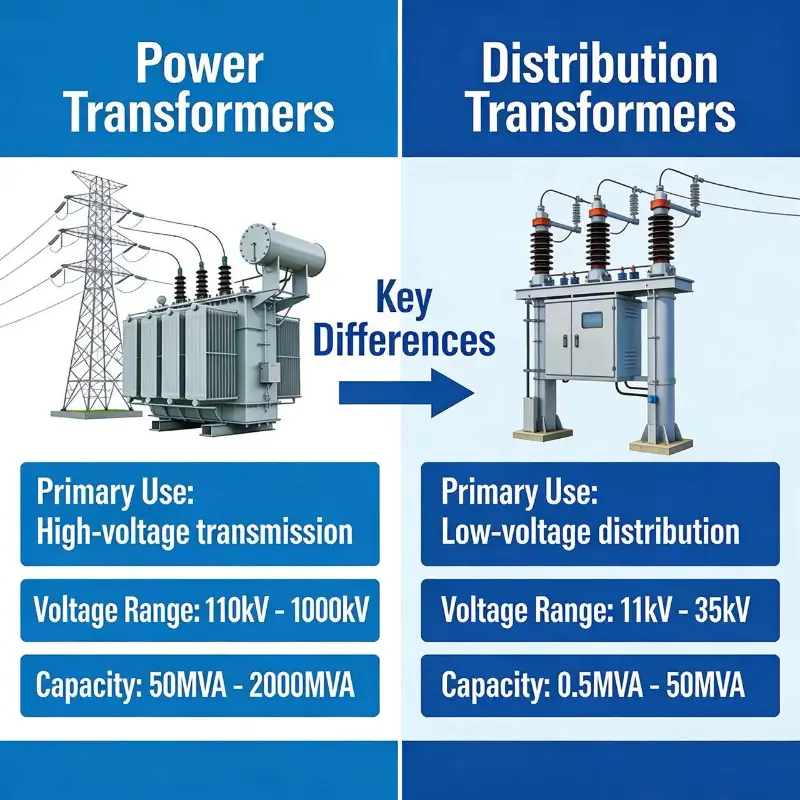

Қуат трансформаторы мен тарату трансформаторының айырмашылығы неде?

Күштік трансформаторлар негізінен жоғары кернеуде қолданылатын тарату желісіне қосылады, ал таратушы трансформаторлар тарату соңында пайдаланылады, сондықтан олар әрқашан төмен кернеу деңгейіне тап болады.

Енді айырмашылықтар туралы

1. Олар электр жеткізу желісінде пайдаланылғандықтан, олар әдетте > 33 КВ-та жұмыс істейді, ал тарату трансформаторлары әдетте < 33 КВ-та қосылады.

2. Кернеу көрсеткішінің жоғары болуына байланысты күштік трансформаторлардың оқшаулау деңгейі өте жоғары, ал таратушы трансформаторлар төмен.

3. Күштік трансформаторларда жүктеме ауытқулары аз, ал тарату трансформаторларында олар жүктемеге тікелей қосылғандықтан көбірек болады.

4. Күшті трансформаторларОлар Cu жоғалуы мен темірдің жоғалуына 24 сағат бойы төтеп бере алатындай етіп жасалған, сондықтан олардың салқындату механизмі өте күшті, ал тарату трансформаторларында cu жоғалуы жүктеме цикліне байланысты орын алады, ал темір жоғалуы әрқашан болады.

5. Күштік трансформаторларды жобалау кезінде оның толық жүктеме кезіндегі шығыны аз болуы керек. Тарату трансформаторларында темірдің шығыны барынша аз сақталады.

6. Қуат трансформаторларында рейтингтер жоғарырақ, сондықтан біз CRGO болат өзегі ретінде жоғары ядроны пайдаланамыз, ал тарату трансформаторларында аморфты болат қолданылады.

7. CRGO STEEL салмағы бірлік салмағына көбірек ағын тасымалдай алатындықтан, күштік трансформаторлардың үлес салмағы тарату трансформаторларына қарағанда аз болады.

8. Күшті трансформаторлар толық жүктеме кезінде максималды тиімділікке қол жеткізуге арналған. Демек, максималды тиімділік шарты бойынша-.толық жүктемеде қуатты трансформаторлардың мыс жоғалуы = темір жоғалуы.

· Тарату трансформаторларында біз оны номиналды өнімділіктің 70 - 75 пайызына дейін жүктейді деп есептейміз, сондықтан ол максималды тиімділікке жету үшін 70 - 75 пайызды құрайды, демек максималды тиімділік формуласы бойынша -

толық жүктеме мыс жоғалту = 2* темір жоғалту .

Формула- трансформаторлардағы максималды тиімділік үшін (x ^2 * куб жоғалту = темір жоғалту), мұнда x трансформатордың жүктелуі.

1. Демек, күштік трансформаторлар үшін жүктеме 100%, демек Cu жоғалуы = темір жоғалуы .

2. Тарату трансформаторлары үшін жүктеме 70 %, демек 0,7 ^ 2 * Cu жоғалуы = темір жоғалуы, демек Cu жоғалуы = 2 * темір жоғалуы.
