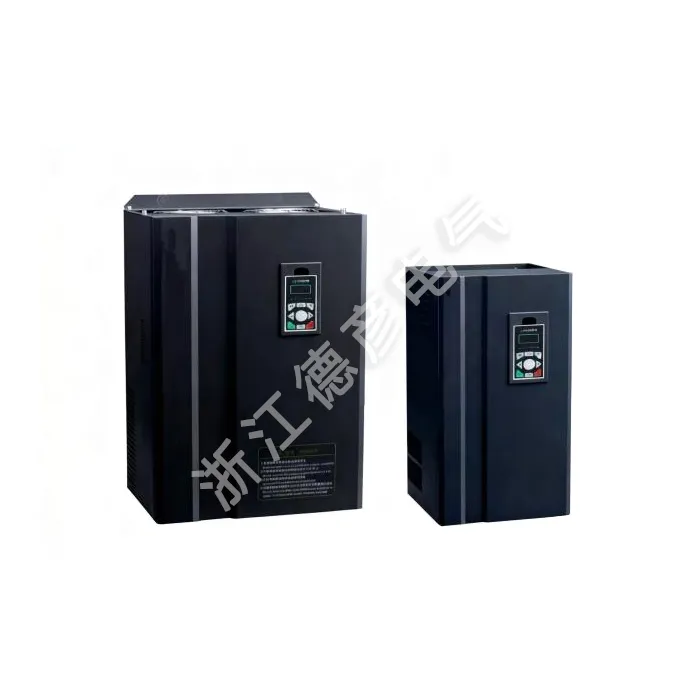

Тұрақты магнитті синхронды инвертор

Deyan Electric - бұл еуропалық және американдық нарықтарда жақсы баға артықшылығы мен кең ауқымды қамтитын ҒЗТКЖ, өндіріс және қызмет көрсетуі бар кәсіби өнеркәсіптік электр жеткізушісі. Оның LNC860E тұрақты магнитті синхронды инверторы жетілдірілген векторлық басқаруға және тұрақты сапаға ие. Жаппай сатып алуға жарамды, ол CNC орталықтары сияқты жоғары деңгейлі сценарийлерге қызмет етеді, дәл және сенімді қозғалтқыш жылдамдығын реттейді.

Сұрау жіберу

Өнім Сипаттамасы

LNC860E сериялы тұрақты магнитті синхронды түрлендіргіштер негізінен үш фазалы айнымалы ток синхронды қозғалтқыштардың айналу моментін және айналу моментін басқару және реттеу үшін пайдаланылатын жалпы мақсаттағы жоғары өнімді векторлық жиілікті түрлендіргіштер болып табылады. Ол 32 биттік DSP чипін пайдаланады және жабық контурлы векторлық басқару, ашық цикл векторын басқару және айналу моментін басқару сияқты кірістірілген негізгі басқару алгоритмдері бар, бұл тұрақты магнитті синхронды қозғалтқыштарды жоғары өнімділікпен және жоғары дәлдікпен басқаруға мүмкіндік береді. Ол төмен жылдамдықта жоғары крутящий шығуды қамтамасыз етеді, жақсы динамикалық сипаттамаларға ие, өте күшті шамадан тыс жүктеме сыйымдылығына ие және әртүрлі PG карталарын қолдайды. Өнімнің сенімділігі мен қоршаған ортаға бейімделуін жақсарта отырып, ол сонымен қатар тұтынушыға ыңғайлылық пен саланың мамандануына арналған дизайнды нығайтады. Оңтайландырылған функциялармен, икемді қолданбалармен және тұрақты өнімділікпен оны инъекциялық қалыптау машиналары, ауа компрессорлары, ортадан жоғарыға дейін ортадан жоғары деңгейге дейінгі қолданбалы сценарийлерде кеңінен қолдануға болады. жабдық. Бұл тұрақты магнитті синхронды түрлендіргіш стандартты 485 байланыс функциясымен, ал 22 кВт және одан төмен қуат тежеу блогымен стандартты түрде жеткізіледі. Қуат диапазоны: 0,75кВт~400кВт-380В.

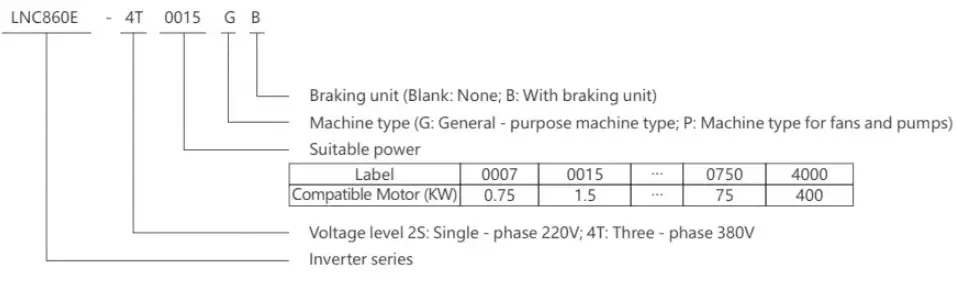

Үлгі мағынасы

LNC860E Permanent Magnet Synchronous Inverter

Өнімнің ерекшеліктері

▲Ашық - контурлы және жабық - тұрақты магнитті синхронды қозғалтқыштарға арналған контурлы векторлық басқару Түрлі кодтауыштарды қолдайды: ABZ инкременталды, UVW қосымша және шешуші
▲Кең кернеу кірісі, шығыс кернеуін автоматты түрде реттеу (AVR), қуаттың бір сәтке жоғалуы кезінде тоқтаусыз жұмыс, күштірек бейімделу
▲Түрлі жиілікті орнату әдістерін қолдайды: сандық параметр, аналогтық мөлшерді орнату, PID параметрі, RS485 байланыс параметрі
▲Жылдамдық бақылау функциясы бар бірқалыпты іске қосу және тұрақты жұмыс
▲Энергияны үнемдеу үшін тұрақты ток шинасын ортақ пайдалана алады
▲Төмен шу және күшті кедергіге қарсы қабілеті
▲Күшті шамадан тыс жүктеме сыйымдылығы, номиналды моменттің 150% 60 секунд жұмыс істей алады
▲Кірістірілген - жылдам жауап беруі, күшті бейімделу қабілеті және оңай түзетуі бар жетілдірілген PID алгоритмінде
▲16 - қадамдық жылдамдықты басқару, уақыт, тұрақты жылдамдық және бағытты басқару сияқты көп функциялы логикалық басқаруға қол жеткізу үшін қарапайым PLC
▲Бірнеше қорғаныс функциялары: артық кернеу, артық ток, шамадан тыс жүктеме, артық қызу және т.б.
▲ СКД панелінің дисплейін және қытай және ағылшын тілдерінде жұмысын қолдайды Profibus - DP және MODBUS байланысын қолдайды
▲Тәуелсіз ауа арнасының дизайнын құрылымдық түрде қабылдайды, желдеткішті еркін бөлшектеуге болады, жақсы жылуды тарату өнімділігімен

Зат тақтасының нұсқаулары

МОДЕЛЬ:	LNC860E-4T0040GB/4T0055PB
ҚУАТ:	4KW9A/5,5K
ЕНГІЗУ:	3PH AC380V 50Гц/60Гц
ШЫҒЫС:	3PH AC0V-380V 0Гц-400Гц
С.Н:	Штрих-код

Техникалық сипаттамалар

Элемент		Техникалық сипаттама
Бақылау сипаттамалары	Шығу жиілігі	0-500Гц
	Тасымалдаушы жиілігі	0,8кГц~12кГц. Тасымалдаушы жиілігін жүктеме сипаттамаларына сәйкес автоматты түрде реттеуге болады
	Шығу жиілігінің рұқсаты	0,01 Гц
	Басқару режимі	Ашық цикл векторын басқару (SVC) V/F басқару Жабық цикл векторын басқару (FVC)
	Момент сипаттамалары	Крутящий моментпен және сырғанау орнын толтырумен іске қосу моменті 0,25 Гц (SVC) кезінде 150% жетуі мүмкін.
	Моментті басқару дәлдігі	±5%(FVC)
	Тоқтаудың алдын алу әрекетінің критерийі	20% - 250% аралығындағы номиналды токтың пайызы ретінде орнатыңыз
	Жылдамдықты реттеу диапазоны	1:100(SVC) 1:1000(FVC)
	Жылдамдықты тұрақтандыру дәлдігі	±0,5%(SVC) ±0,02%(FVC)
	Шамадан тыс жүктеме сыйымдылығы	Бір минуттағы номиналды шығыс тоғының 150%
	V/F қисығы	Төрт режим: сызықтық; көп нүктелі толық V/f бөлу; толық емес V/f бөлу
	Үдеу және баяулау қисығы	Сызықтық немесе S-қисық үдеу және баяулау режимдері; төрт жеделдету және баяулау уақыты; үдеу және баяулау уақыт диапазоны 0,1～6500,0с
	Тұрақты ток тежеу	Тұрақты тежеу жиілігі.0,00Гц～максималды жиілік.Тежеу уақыты:0,0с~36,0с, тежеу әрекетінің ток мәні:0,0%～100,0%
	Жүгіруді басқару	Жүгіру жиілігі диапазоны: 0,00Гц～максималды жиілік, жүгіру жеделдету және баяулау уақыты 0,1s～6500,0s
	Қарапайым PLC, көп сатылы жылдамдықты жұмыс	Кірістірілген PLC немесе басқару терминалдары арқылы 16 қадамдық жылдамдыққа дейін жұмыс істеуге болады
	Кірістірілген PID	Ол процесті басқарудың жабық циклді басқару жүйесін оңай жүзеге асыра алады
	Автоматты кернеуді реттеу (AVR)	Тор кернеуі өзгерген кезде, ол тұрақты шығыс кернеуін автоматты түрде сақтай алады
	Жылдам токты шектеу функциясы	Аса ток ақауларын барынша азайтыңыз және жиілік түрлендіргішінің қалыпты жұмысын қорғаңыз
Жұмыс сипаттамалары	Операциялық командалық арна	Үш арна: жұмыс тақтасы арқылы беріледі, басқару терминалдары арқылы беріледі, сериялық байланыс порты арқылы беріледі. Оны әртүрлі тәсілдермен ауыстыруға болады.
	Жиілік көзі	Он жиілік көзі: панель тұтқасы арқылы беріледі, жұмыс панелі арқылы беріледі, аналогтық кернеумен беріледі, аналогтық токпен беріледі, RS485 байланысы арқылы беріледі, оны әртүрлі тәсілдермен ауыстыруға болады.
	Көмекші жиілік көзі	Көмекші жиіліктің он көзі. Көмекші жиілікті дәл реттеуге және жиілік синтезіне икемді түрде қол жеткізе алады
	енгізу терминалдары	Алты сандық кіріс терминалы, олардың біреуі жоғары жылдамдықты импульстік кіріс ретінде пайдаланылуы мүмкін. Екі аналогтық кіріс арнасы, Al1: кіріс диапазоны0~+10В,Al2: кіріс диапазоны0~+10В/0-20мА
	Шығару терминалдары	Белгіленген жиілік пен шығыс жиілігі сияқты физикалық шамалардың шығысын жүзеге асыра алатын, ОкГц~50кГц аралығындағы шаршы толқынды сигналды шығаруға қабілетті бір жоғары жылдамдықты импульстік шығыс терминалы. Оны ашық ағызу түрі ретінде таңдауға болады Бір сандық шығыс терминалы Бір релелік шығыс терминалы Екі аналогтық шығыс терминалы: OV~10V/0-20mA, шығыс жиілігі/жиілігі/жиілігі/шығу кернеуін көрсете алады. жылдамдық/қуат факторы сигналдары
Дисплей мен пернетақта жұмысы	LED дисплей	Ол 8 функционалды пернелермен, a5 таңбалы 7 сегментті жарық диодымен және 5 күйді жарықдиодты индикаторлармен жабдықталған t алға айналдыруды, кері айналдыруды, қалпына келтіруді, тоқтатуды, жүгіруді, сонымен қатар параметрді орнату мен дисплейді орындай алады.
Дисплей мен пернетақта жұмысы	Қорғау функциясы	Қосқанда қозғалтқыштың қысқа тұйықталуын анықтау, кіріс және шығыс фазалық жоғалтудан қорғау, артық токтан қорғау, шамадан тыс кернеуден қорғау, төмен кернеуден қорғау, шамадан тыс қызудан қорғау шамадан тыс жүктемеден қорғау және т.б.
Қоршау	Өтініш беру орны	Үй ішінде, күн сәулесі тікелей әсер етпейтін, шаңнан, коррозиялық газдардан, жанғыш газдардан, мұнай тұманынан, су буынан, тамшылатып тұрған судан немесе тұздан және т.б.
	Биіктік	1000 м-ден аз
	Қоршаған ортаның ылғалдылығы	-10℃~+40℃(Қоршаған орта температурасы 40℃~50℃ аралығында болғанда, детинг операциясы қажет)
	Ылғалдылық	95%-дан аз RH, су тамшылары конденсациясы жоқ
	Діріл	5,9 м/с² (0,6 г) аз
	Сақтау температурасы	-20℃~+60℃

LNC860E Permanent Magnet Synchronous Inverter
