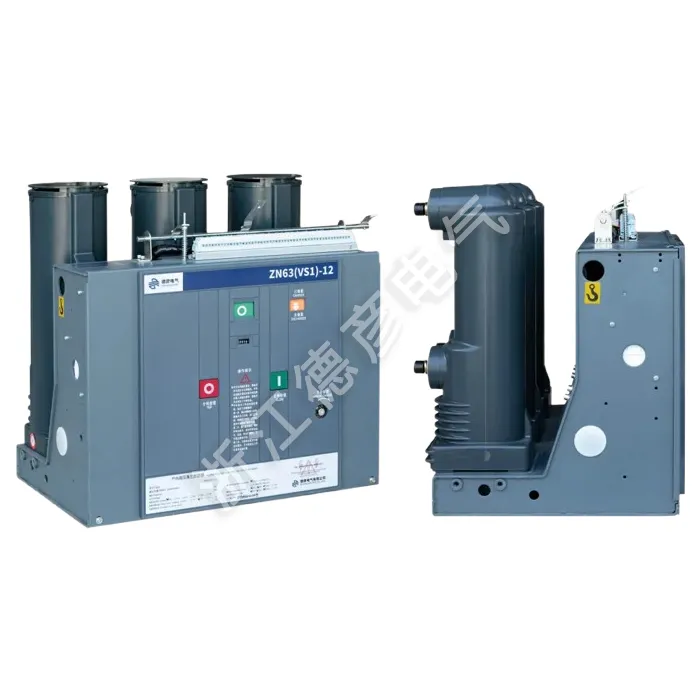

Қол арбасы бар жабық вакуумдық ажыратқыш

Deyan Electric – өнеркәсіптік электр құрылғыларын өндіруде бай тәжірибесі бар, өнеркәсіптік электр құрылғыларын ҒЗТКЖ, өндіру, сату және қызмет көрсету саласында маманданған кәсіби жеткізуші. Оның негізгі өнімдеріне газ оқшауланған тарату құрылғылары, сақиналы негізгі блоктар, шағын қосалқы станциялар және жоғары/төмен вольтты тарату құрылғылары сияқты энергетикалық жабдықтар кіреді.
Жеңіл техникалық қызмет көрсету және сынау үшін қол арбасымен (шығарылатын) ішкі шаңсорғышты ажыратқыш. Ол вакуумды үзу технологиясымен, ықшам құрылымымен және икемді жұмысымен сенімді тізбекті қорғауды қамтамасыз етеді, бұл оны қуат тарату жүйелері мен өнеркәсіптік қолданбалар үшін өте қолайлы етеді.

Сұрау жіберу

Өнім Сипаттамасы

Қол арбасы бар жабық вакуумдық ажыратқыш - номиналды кернеуі 12 кВ болатын үш фазалы айнымалы ток 50 Гц жабық үй тарату құрылғысы. Ол өнеркәсіптік қондырғыларда, электр станцияларында, қосалқы станцияларда және электр қондырғыларында бақылау және қорғау қолданбалары үшін жарамды және жиі жұмыс істеуді қажет ететін орындар үшін өте қолайлы. Біріктірілген жұмыс механизмі мен ажыратқыш корпусы бар. Қолмен жабдықталған жабық вакуумдық ажыратқыш бекітілген орнату блогы ретінде жобалануы мүмкін немесе тарту бөлігін қалыптастыру үшін арнайы итергіш механизммен жабдықталуы мүмкін. Қол машинасының негізгі схемасы бар ішкі вакуумдық ажыратқыш ықшам өлшемге, жоғары сенімділікке және техникалық қызмет көрсетусіз жұмыс істеуге қол жеткізу үшін толығымен инкапсуляцияланған қатты оқшауланған тіректерді қамтуы мүмкін. Ол KYN28-12(GZS) сияқты шығарылатын тарату құрылғыларының шкафтарымен үйлесімді, ал бекітілген қондырылған нұсқасы XGN бекітілген тарату құрылғысының шкафтарына біріктірілуі мүмкін.

Өнім параметрі (спецификация)

Сериялық нөмірі	Аты		Бірлік	Деректер
1	Номиналды кернеу		кВ	12
2	Максималды жұмыс кернеуі		К.В	12
3	Номиналды ток		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Номиналды қысқа тұйықталу тогы (номиналды термиялық тұрақтылық тогы - RMS)		Қ.А	20/25	31.5		40
5	Номиналды қысқа тұйықталу тогы (ең жоғары)		Қ.А	50/63	80		100
6	Номиналды шыңға төзімді ток (номиналды динамикалық тұрақтылық тогы - шың)		Қ.А	50/63	80		100
7	4S номиналды қысқа тұйықталуға төзімді ток		Қ.А	20/25	31.5		20/25
8	Номиналды оқшаулау деңгейі	Жұмыс кернеуіне төзімділік (номиналды үзілуге дейін және одан кейін)/1 мин Қуат жиілігі кернеуіне төзімділік	К.В	42 алаң (48 үзіліс)
		Төзімді кернеу (номиналды үзілуге дейін және одан кейін) / найзағай импульсінің ең жоғары номиналды кернеуі		75 алаң (85 үзіліс)
9	Номиналды термиялық тұрақтылық уақыты		S	4
10	Номиналды жұмыс реті			Бөлек -0,3S - Біріктірілген -180S - Біріктірілген
11	Механикалық өмір		Екінші	20000
12	Қысқа тұйықталудың номиналды үзілу тогы үзілістердің саны		Екінші	50
13	Жұмыс механизмінің номиналды жабылу кернеуі (тұрақты ток)		v	Айнымалы ток, тұрақты ток 110,220
14	Жұмыс механизмінің номиналды ашылу кернеуі (тұрақты ток)		v	Айнымалы ток, тұрақты ток 110,220
15	Байланыс аралығы		мм	11±1
16	Шамадан тыс соққы (контактілі серіппені қысу ұзындығы)		мм	3,5±0,5
17	Үш фазалы жабылу және ашу уақыты		Ханым	≤2
18	Жабу кезінде контактінің шығу уақыты		Ханым	≤2
19	Орташа ашу жылдамдығы		Ханым	0,9~1,2
	Орташа жабылу жылдамдығы		Ханым	0,5-~0,8
20	Ашылу уақыты	Максималды жұмыс кернеуінде	S	≤0,05
21		Ең төменгі жұмыс кернеуінде		≤0,08
22	Жабу уақыты		S	0.1
23	Әрбір фазалық негізгі тізбектің кедергісі		μΩ	630 ≤50		1250 ≤ 45
24	Қозғалмалы және қозғалмайтын контактілер үшін рұқсат етілген жинақталған тозу қалыңдығы		мм	3

Өнімнің ерекшелігі және қолданылуы

Қол арба (шығару) дизайны

Жетілдірілген вакуумды үзу

Құлыптармен күшейтілген қауіпсіздік

Көктемгі жұмыс механизмі

Әмбебап қолданба

Қолдану ауқымы

◇ Шағын қосалқы қосалқы станциялар

◇ Шағын өнеркәсіп және тау-кен кәсіпорындары

◇ Жел электр станциялары

◇ Қонақ үйлер, сауда орталықтары, кеңсе ғимараттары, сауда орталықтары және т.б.

◇ C- Жүктеме қосқышы

◇ D-Direct кабельді қосу блогы

◇ Жерге қосқышы бар тікелей кабельді қосу құрылғысы

◇ F- Ажыратқыш-сақтандырғыш құрамдас бөлігін жүктеңіз

◇ V- вакуумдық ажыратқыш блогы
