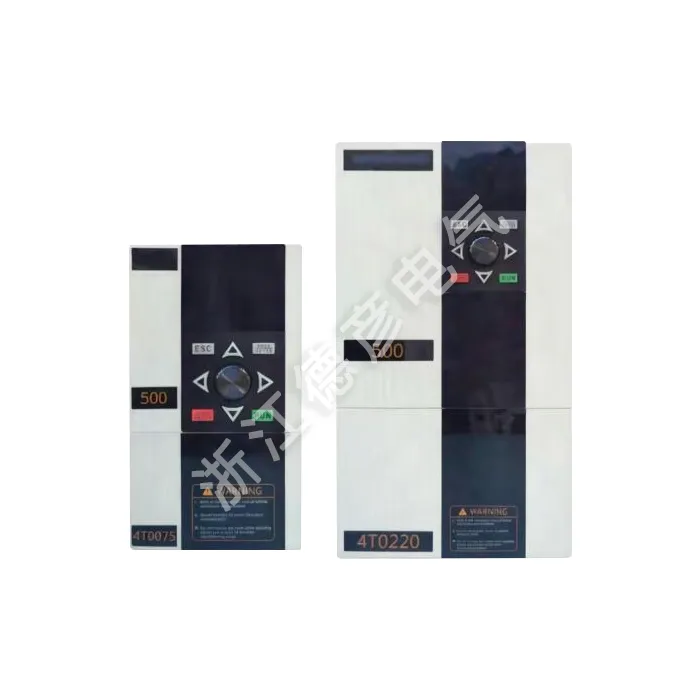

Жалпы мақсаттағы инвертор бір түтік

Deyan Electric - өнеркәсіптік электр құрылғыларында бай өндірістік тәжірибесі бар кәсіби жеткізуші. Оның LNC500 жалпы мақсаттағы бір түтік инверторы жоғары сапамен, жоғары қуат тығыздығымен және толық функцияларымен мақтана алады. Жаппай сатып алу үшін жақсы баға артықшылығы бар, ол Modbus-ты қолдайды және сатып алуға лайық әртүрлі қажеттіліктерді қанағаттандырады.

Сұрау жіберу

Өнім Сипаттамасы

LNC500 сериялы жалпы мақсаттағы инвертор бір түтік жиілік түрлендіргіштері жаңа бағдарламалық және аппараттық платформа негізінде жасалған. Станоктар, басып шығару, тоқыма бұйымдары, химиялық талшықтар, тас материалдар және гравюра сияқты механикалық жабдықтардың нарықтық талаптарын жақсырақ қанағаттандыру үшін жиілікті түрлендіргіштердің бұл сериясы жоғары қуат тығыздығын, толық қорғаныс функцияларын және жан-жақты қолдану функцияларын ұсынады. Ол стандартты Modbus байланыс протоколын қолдайды (Ескертпе: Қуаты 7,5 кВт 380 В және одан төмен, 5,5 кВт 220 В және одан төмен жиілік түрлендіргіштері үшін байланыс интерфейсі тәуелсіз байланыс картасында болады. Тапсырыс берген кезде, «байланыс картасы» деп ескертсеңіз, стандартты 485 байланыс функциясы қосылады. Қуаты 5,0 кВт жоғары және 37,5 кВт жоғары жиілік түрлендіргіштері. 220 В стандартты 485 байланысымен бірге келеді функциясы). Қуат диапазоны:0,75кВт-5,5кВт-220В,0,75кВт-37кВт-380В.

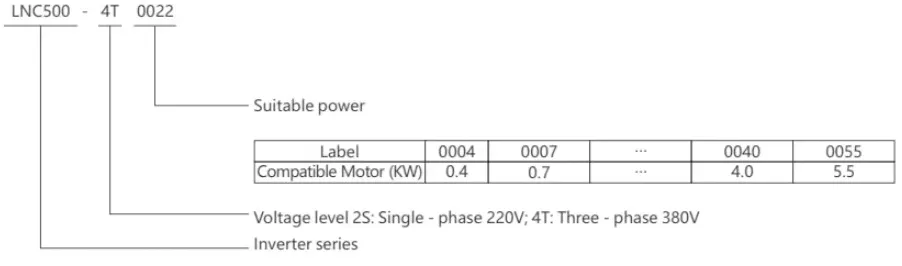

Үлгі мағынасы

LNC500 General-Purpose Inverter (Single-Tube)

Машина үлгілерінің тізімі

Жиілік түрлендіргіштің кернеуі мен қуаты	Жалпы мақсаттағы жүктеме
Жиілік түрлендіргіштің кернеуі мен қуаты	Номиналды қуаты (кВА)	Номиналды шығыс тогы(A)	Қолданылатын қозғалтқыш қуаты (кВт)
220В-0,7кВт	1.9	5	0.75
220В-1,5кВт	2.9	7	1.5
220В-2,2кВт	3.8	10	2.2
220В-4,0кВт	5.7	16	4
220В-5,5кВт	8.5	25	5.5
380В-1,5кВт	2.4	4.5	1.5
380В-2,2кВт	3.6	5.5	2.2
380В-4,0кВт	6.3	9	4
380В-5,5кВт	8.6	13	5.5
380В-7,5КВт	11	17	7.5
380В-11кВт	16.5	25	11
380В-15кВт	20	30	15
380В-18,5кВт	25.7	39	18.5
380В-22кВт	29.6	45	22
380В-30кВт	39.5	60	30
380В-37кВт	49.4	75	37

Техникалық сипаттамалар

Элемент			Техникалық сипаттама
Енгізу	Кернеу жиілігі		Үш фазалы 380V50/60Гц	Бірфазалы 220V50/60Гц
	Кернеудің ауытқуы		Үш фазалы 300В～460В	Бірфазалы 170В~270В
Шығару	Кернеу диапазоны		4T#сериясы:0～380V	2S# сериясы: 0～220В
	Жиілік диапазоны		0~600Гц
	Шамадан тыс жүктеме сыйымдылығы		110% ұзақ мерзімді; 150% 1 минутқа; 180% 2 секундқа
Басқару сипаттамалары	Басқару режимі		V/F басқару	Ашық цикл векторын басқару
	Іске қосу моменті		0 жылдамдығы 180%	0 жылдамдығы 180%
	Жылдамдықты реттеу диапазоны		1:100	1:200
	Жылдамдық тұрақтылығының дәлдігі		±0,5%	±0,1%
	Жауап беру уақыты		≤20мс	≤5 мс
	V/F қисығы		Көп сегментті V/F қисықтарын ерікті орнату Үш бекітілген қисық: тұрақты момент, моменттің төмендеуі0, моменттің төмендеуі 1
	Моментті күшейту		Қолмен орнату: номиналды шығыстың 0,0～30,0%; Автоматты күшейту: Жүктеме жағдайына сәйкес күшейту моментін автоматты түрде анықтайды
	Ағымдағы басылу		Ағымдағы контурлы басқару ағымды ақылға қонымды диапазонда дәл шектейді, осылайша токтың асқынуын және ақаудың өшірілуін болдырмайды.
	Кернеуді басу		Тордың кернеуі жиі өзгеретін немесе жиі жеделдету мен баяулау болған жағдайларда кернеуді ақылға қонымды диапазонда шектеу үшін кернеуді болжауды ерекше басқару қолданылады.
	Жиілік рұқсаты	Аналогтық шама	Максималды шығыс жиілігінің 0,1%
		Сандық шама	0,01 Гц
	Жиілік дәлдігі	Аналогтық шама	Максималды шығу жиілігінің 0,1%
		Сандық шама	Орнатылған шығыс жиілігінің 0,01%
Типтік функциялар	Көп жылдамдықты жұмыс		8 сатылы бағдарламаланатын көп жылдамдықты басқару, таңдау үшін қол жетімді 6 жұмыс режимі
	Тербелмелі жиілік жұмысы		Тербелмелі жиілік жұмысы: Алдын ала орнатылған жиілік пен орталық жиілікті реттеуге болады, күй жады және өшірілгеннен және қуат үзілгеннен кейін қалпына келтіру
	PID басқару		Кірістірілген PID контроллері (алдын ала орнатылған жиілік қол жетімді)
	RS485 байланысы		MODBUS байланыс протоколын қолдайтын стандартты RS485 байланыс функциясы
	Автоматты энергия үнемдеу		Қозғалтқыштың барлық уақытта ең жоғары тиімділікпен жұмыс істеуіне мүмкіндік беретін шығыс токына сәйкес нақты уақыт режимінде шығыс кернеуі мен сырғанау компенсациясын реттеңіз.
	Кернеуді автоматты реттеу		Ең тұрақты жұмыс әсерін алу үшін қажет болған жағдайда динамикалық кернеуді реттеудің, статикалық кернеуді реттеудің және кернеуді емес реттеудің үш әдісін таңдауға болады.
	Жылдамдықты анықтау және қайта іске қосу		Қозғалтқышты бірқалыпты қайта қосу және лезде тоқтату
	Есептегіш		Жүйені оңай біріктіру үшін бір ішкі есептегіш
	Тасымалдаушы жиілігі		Үш фазалы вектор синтезі: 1,5~12,0КГц
	Жиілік параметрі	Аналогтық кіріс	Кіріс кернеуі: 0～10V (кіріс кедергісі 10K) (жоғарғы және төменгі шектерді орнатуға болады) Ток кірісі: 0～20mA (жоғарғы шекті кернеу 12V) (жоғарғы және төменгі шектерді орнатуға болады)
		Сандық кіріс	Жұмыс тақтасы, RS485 интерфейсі, UP/DW терминалдары арқылы орнатылады, сонымен қатар аналогтық кірісі бар әртүрлі комбинацияларда орнатылуы мүмкін.
	Шығыс сигналы	Аналогтық шығыс	1-жол0～10В кернеу немесе 0~20мА ток сигналы
		Сандық шығыс	2 жақты DO шығысы, 1 жақты ақаулық релесі шығысы (TA,TB,TC)
	Тежеу	Регенеративті тежеу	75%-дан жоғары
		Тұрақты ток тежеу	Сәйкесінше іске қосу және тоқтату кезінде таңдауға болады, жұмыс жиілігі0~50,00Гц, жұмыс уақыты 0~20,0с немесе үздіксіз жұмыс
Қорғау функциясы	Қуат көзін қорғау		Төмен кернеуден қорғау, үш фазалы қуат теңгерімсіздігінен қорғау
	Жұмысты қорғау		Асқын ток қорғанысы, асқын кернеуден қорғау, инвертордың шамадан тыс жүктелуінен қорғау, инвертордың шамадан тыс жүктелуінен қорғаныс, қозғалтқыштың шамадан тыс жүктелуінен қорғау, шығыс фазасының жоғалуынан қорғау, модуль жетекті қорғау, кіріс фазасының жоғалуынан қорғау, коммутациялық қуат көзін шамадан тыс жүктемеден қорғау
	Жабдықтың аномалиясы		Ағымды анықтау аномалиясы, EEPROM жады аномалиясы, басқару блогының аномалиясы, қозғалтқыштың қызып кетуі, MC қосылу ақауы, температура ақауы
	Мотор қосылымы		Мотор қосылмаған, қозғалтқыштың үш фазалы параметрлері теңгерілмеген, параметрді анықтау қатесі
Қоршаған орта	Қоршаған орта температурасы		-10℃ және +50℃ (мұздатпайтын)
	Қоршаған ортаның ылғалдылығы		90% төмен (аяз емес)
	Қоршаған орта		Үй ішінде (тікелей күн сәулесі, коррозиялық немесе жанғыш газдар, мұнай тұмандары, шаң және т.б. жоқ)
	Биіктік		1000 м төмен
	Қорғаныс деңгейі		IP20
	Салқындату әдісі		Ауаны мәжбүрлі салқындату
	Діріл деңгейі		<20м/с²

LNC500 General-Purpose Inverter (Single-Tube)
