Сақиналық негізгі блок немесе қорап типті қосалқы станция: сіздің жобаңызға қайсысы қажет?

10-35 кВ тарату жобаларында сақиналы негізгі блок (RMU) және қорапты типтегі қосалқы станция бір жобалық шолуда жиі айтылады. Екеуі де ықшам және екеуі де зауытта жасалғандықтан, олар кейде бәсекелес опциялар ретінде қарастырылады. Олар емес. Шешім сіз жоспарлап отырған түйін туралы бір сұраққа келіп тіреледі: бұл нүкте кернеуді төмендету және төмен вольтты қуатты тарату қажет пе, әлде тек желілерді ауыстыру, секциялау және қосу керек пе?Чжэцзянg Deyan Electric Co., Ltd. (DEYAN ELECTRIC), екі өнім желісін де өндіретін, төменде практикалық шекараны белгілейді.

I. Екі түрлі жұмыс

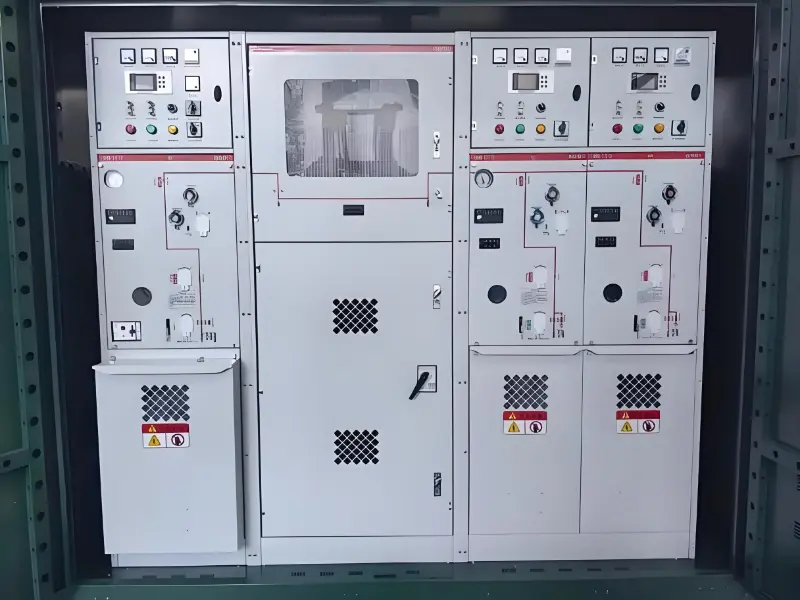

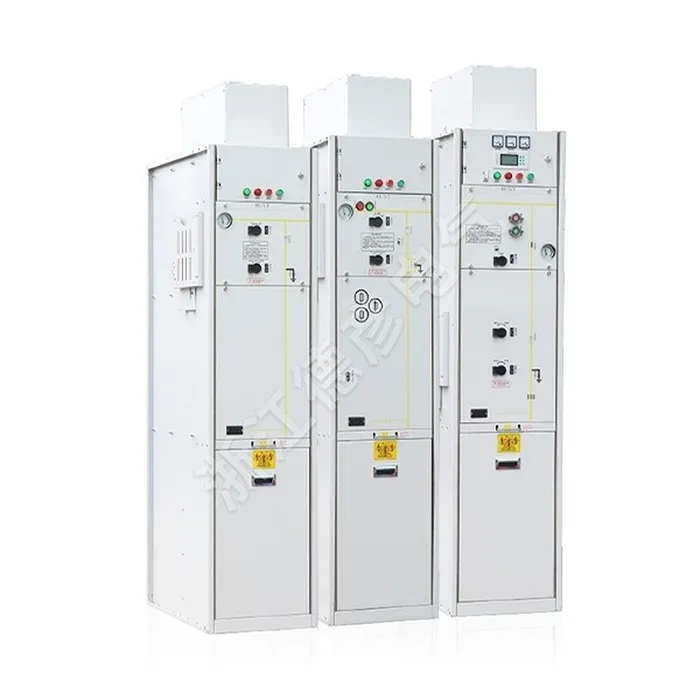

Сақиналы негізгі блок – 10-24кВ орта вольтты сақиналы желілерде қолданылатын металл қоршалған тарату құрылғысы. Оның ішкі құрамдас бөліктері - жүктеме ажыратқыштары, жерге қосқыштар және сақтандырғыштар. Ол коммутацияны, желіні секциялауды, ақауларды оқшаулауды және жүктемені тасымалдауды орындайды, осылайша бір кабель учаскесіндегі ақаулық сақинаның қалған бөлігіне беруді тоқтатпай үзілуі мүмкін. Ол кернеуді өзгертпейді.

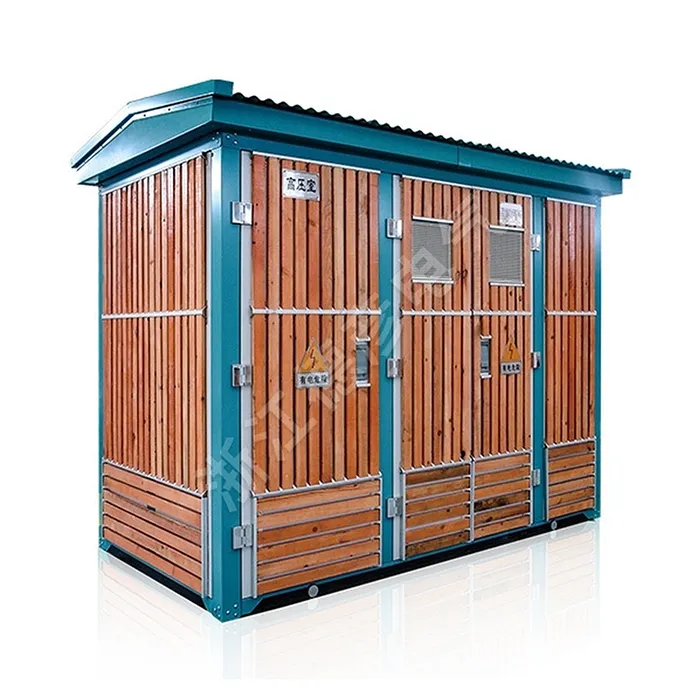

Қорап түріндегі қосалқы станция жоғары вольтты электр қуатын қабылдауды, тарату трансформаторын және төмен вольтты электр қуатын таратуды - есептегіш пен қоршаумен бірге толығымен жабық, жылжымалы болат құрылымға біріктіреді. Ол зауытта алдын ала дайындалған, тұтас бірлік ретінде жеткізіледі және оның шығысы соңғы пайдаланушылар үшін төмен вольтты қуат болып табылады.

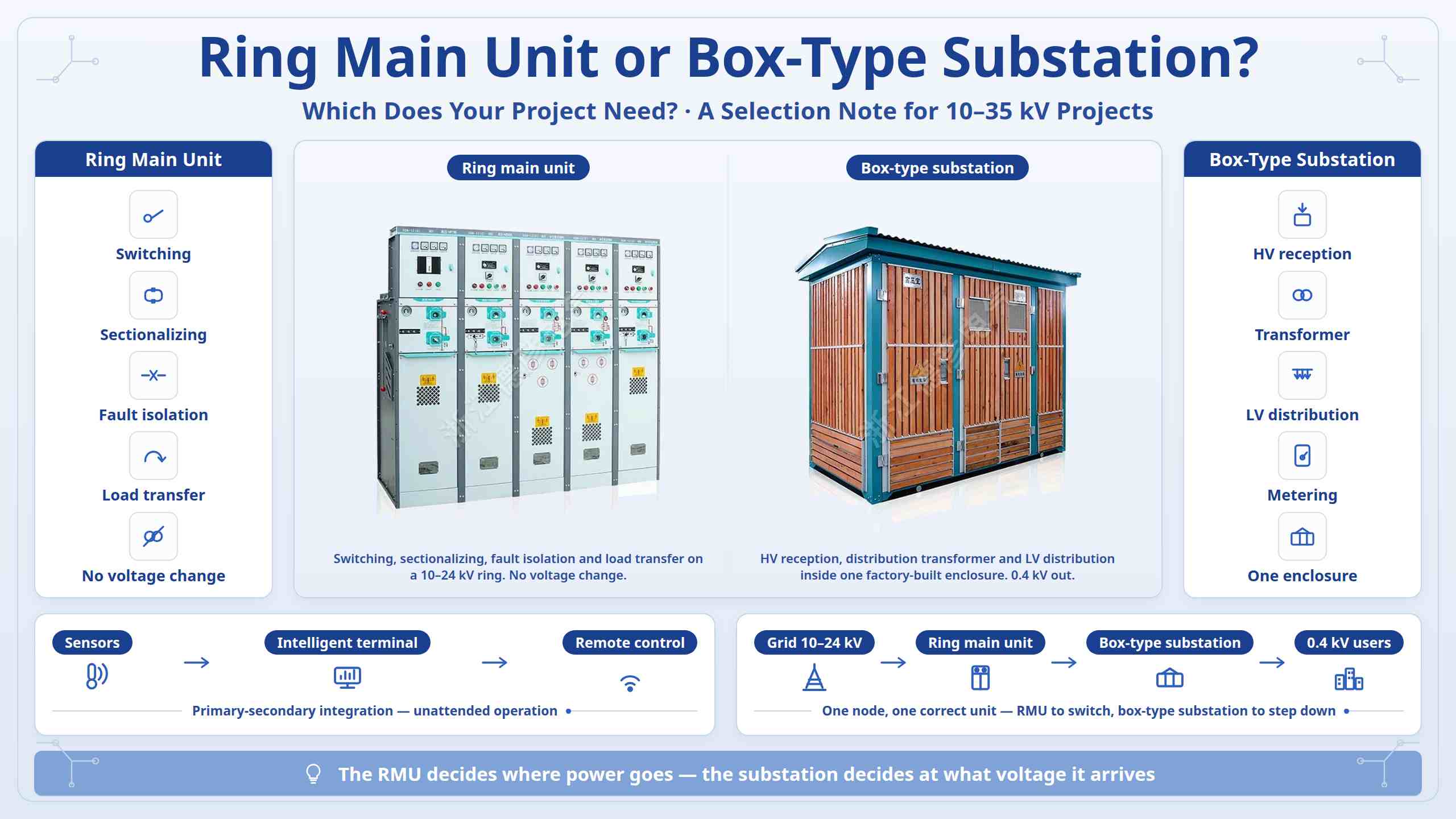

Бір жолда: RMU қуат қайда кететінін шешеді; қорап түріндегі қосалқы станция қандай кернеуде келетінін және оның қалай бөлінетінін шешеді.

II. Үлгіні сіздің сценарийіңізге сәйкестендіру

Қос қуат сақинасы бар қалалық кабельді жаңарту және RMU үшін жергілікті төмендету шақырулары жоқ. 0,4 кВ шығыс қуатын қажет ететін жүктеме нүктелері - тұрғын үйлер, шеберханалар, сауда аймақтары, зарядтау станциялары - қорап типті қосалқы станцияны шақырады. Ашық, тар, ылғалды немесе шаңды орындар газ оқшауланған RMU-ды жақсы көреді, оның герметикалық резервуары конденсацияға, шаңға және тұзды тұманға азырақ тексерумен қарсы тұрады. Фотоэлектрлік, сақтау және зарядтау үйінділері жобалары екеуін де пайдаланады: күшейткіш қосалқы станциялар мен желіге қосылған шкафтар түрлендіру мен желіге қосылуды реттейді, ал газ оқшауланған RMU бақыланатын аумақта жинау мен коммутацияны басқарады.

III. Көптеген жобаларда олар бірге жұмыс істейді

Көптеген қораптық типтегі қосалқы станциялардың ішінде жоғары вольтты кіріс және шығыс блоктардың өздері жүктемені ажыратқыштары бар сақиналы негізгі блоктар болып табылады. RMU коммутациялық компонент болып табылады; қосалқы станция - оның айналасында трансформацияны және төмен вольтты таратуды қосатын қоршау. Сондықтан шекара бәсекеге қабілетті емес, практикалық болып табылады — егер түйін тек ауысса және секцияланса, RMU көрсетіңіз; егер ол да төмендеп, тарату керек болса, қорап түріндегі қосалқы станцияны көрсетіңіз; және егер бұл станция да сақиналы желінің бір бөлігін құраса, екеуі бірге көрсетіледі. Екеуінің де қазіргі негізгі бағыты - бастапқы және қайталама интеграция: сыртқы интеллектуалды тарату терминалымен сәйкестендірілген шкаф ішіндегі сенсорлар мен бақылау блоктары, нақты уақытта деректерді жүктеп салуға, ақаудың орнын автоматты түрде оқшаулауға, коммутацияны қашықтан басқаруға және бақылаусыз жұмыс істеуге мүмкіндік береді.

IV. Үлгіні растамас бұрын нені тексеру керек

Алдымен желінің радиалды немесе қос қуат сақинасы екенін анықтаңыз — мұның өзі RMU қажет екенін анықтайды. Содан кейін келісілген қорғаныс параметрлерімен номиналды кернеуді (10/24/35кВ), номиналды токты және қысқа тұйықталу тогын тексеріңіз; кеңістікті, ылғалдылықты, шаңды, тұзды тұманды және қорғаныс дәрежесін қоса алғанда, орын жағдайлары, қажет болған жағдайда GB 50058 үшін жарылыстан қорғалған жабдықпен; және трансформатордың сыйымдылығы, шығыс тізбектер және ықтимал орын ауыстыру сияқты жүктеме талаптары. Бірінші шығынды өмірлік цикл құнымен салыстырыңыз: ауадан оқшауланған жабдық арнайы техникалық қызмет көрсететін персоналы бар құрғақ жабық алаңдарға сәйкес келеді, ал газ оқшауланған жабдық бастапқы құнын жоғарылатады, бірақ сыртқы немесе тексеру қиын жерлерде техникалық қызмет көрсетуді азайтады.

Чжэцзянg Deyan Electric Co., Ltd. туралы

Чжэцзянg Deyan Electric Co., Ltd., Чжэцзян провинциясының Юэцин қаласының Экономикалық даму аймағында орналасқан, өнеркәсіптік электр құрылғыларын ҒЗТКЖ, өндіру және қызмет көрсетуге маманданған. Оның негізгі өнімдеріне сақиналы негізгі блоктар (ауа оқшауланған және газ оқшауланған), газ оқшауланған тарату құрылғылары, қорапты типтегі қосалқы станциялар, жоғары және төмен вольтты ауыстырып-қосқыш шкафтар, кабельдік тармақтық қораптар және қалалық желілерді жаңартуға қызмет көрсететін фотоэлектрлік күшейткіш қосалқы станциялар, өнеркәсіптік паркті тарату, бөлінген PV станциялары, энергия сақтау және коммуналдық шаруашылық. Компания теңшелген бастапқы схемаларды, біріктірілген құрастыруды және зауытты іске қосуды қолдайды. Жобаңыз үшін сақиналы негізгі блоктар мен қорап типті қосалқы станциялар арасындағы ауқымды анықтау үшін Deyan Electric компаниясына хабарласыңыз.
