Айнымалы токтың металл оқшауланған сақиналы бас тарату құрылғысы

Deyan Electric - бұл ҒЗТКЖ, өндіріс және қызмет көрсетумен айналысатын кәсіби өнеркәсіптік электр жеткізушісі. Айнымалы токтың металл оқшауланған сақиналы негізгі тарату құрылғысы 10-12 кВ қайталама қуатты сенімді таратуға арналған ықшам, ауадан оқшауланған қондырғы болып табылады. Сақиналық негізгі жүйелерге арналған, ол жүктемені қауіпсіз ауыстыруды, ақауларды оқшаулауды және үздіксіз қуат көзін қамтамасыз етеді. Оның берік, модульдік дизайны оңай техникалық қызмет көрсетуді ұсынады және сенімді және үнемді желі өнімділігін қажет ететін қалалық желілерге, өнеркәсіптік кешендерге және коммерциялық кешендер үшін өте қолайлы.

Сұрау жіберу

Өнім Сипаттамасы

Айнымалы токтың металл оқшауланған сақиналы негізгі тарату құрылғысы толығымен оқшауланған, тығыздалған және техникалық қызмет көрсетуді қажет етпейтін шешім болып табылады. Бұл құрылғы барлық ток өткізгіш бөліктерді эпоксидті құйылған бір блокқа біріктіріп, қатал орталарға толық иммунитетті қамтамасыз етеді. Сенімді сақина негізгі құрылғысы қалалық желілерден туннельдер мен әуежайлар сияқты талап етілетін жерлерге дейін әртүрлі қолданбаларға өте ыңғайлы. Ықшам және қауіпсіз дизайнымен бұл қатты оқшауланған тарату құрылғысы жұмыс сенімділігі мен қауіпсіздігіне кепілдік береді.

Өнім параметрі (спецификация)

Жоба	Бірлік	Параметрлер
күн тәртібі
Номиналды кернеу	кВ	12
Номиналды жиілік	Hz	50
Қуат жиілігінің төзімді кернеуі	кВ/мин	42/48
Найзағай импульсінің кернеуі	кВ	75/85
Доғаның ұзақтығы	S	≥0,5
Құрамдас бөліктерге арналған IP рейтингі (өлшеу шкафтарын қоспағанда)		IP67
Қоршауды қорғау рейтингі		IP4X
Бөлмені қорғау рейтингі		IP2X
Жұмыс қуат көзінің кернеуі	V	DC24, 48, 110, 220
Жұмыс қуат көзінің кернеуі	V	AC110, 220
Шина жүйесі
Номиналды ток	A	630(1250)
Номиналды қысқа уақытқа төзімді ток	кА/с	20/4(25/4)
Номиналды шыңға төзімді ток	кА	50(63)
Номиналды шыңға төзімді ток	кА	50
Жүктеме қосқышы
Номиналды ток	A	630
Номиналды қысқа тұйықталу тогы	Қ.А	50
Номиналды қысқа уақытқа төзімді ток	KA/S	20/4
Жүктеме ауыстырғышының механикалық қызмет ету мерзімі	Екінші
Жүктеме ажыратқыштарының электрлік қызмет ету мерзімі	екінші	E3
Жартылай разряд	компьютер	≤5
Ажыратқыш блок
Номиналды ток	A	630(1250)
Номиналды қысқа тұйықталу тогы	Қ.А	20(25)

Жоба	Бірлік	Параметрлер
Номиналды қысқа тұйықталу тогы	кА	50(63)
Номиналды қысқа уақытқа төзімді ток	кА/С	20/4(25/4)
Ажыратқыштардың механикалық қызмет ету мерзімі	екінші	20000
Ажыратқыштардың қызмет ету мерзімі	екінші	E2
Номиналды жұмыс реті		0-0,3с-CO-180s-CO
Жартылай разряд	ДК	≤5
Жүктеме қосқышы-сақтандырғыш комбинациясы электр блогы
Номиналды ток (максималды)	A	200
Номиналды қысқа тұйықталу тогы	кА	31.5
Номиналды ток (максималды)	Қ.А	80
Жартылай разряд	ДК	3150
Ажырату қосқышы
Номиналды ток	A	630/1250
Номиналды қысқа уақытқа төзімді ток	Қ.А	20/25
Номиналды қысқа мерзімді ұзақтық	S	4
Номиналды шыңға төзімді ток	кА	50/63
Механикалық өмір	Екінші	3000
Жерге қосқыш
Номиналды ток	A	630/1250
Номиналды қысқа уақытқа төзімді ток	K	20/25
Номиналды қысқа мерзімді ұзақтық	S	4
Номиналды шыңға төзімді ток	k	50/63
Номиналды қысқа тұйықталу тогы (ең жоғары)	Қ.А	50
Қысқа тұйықталудың номиналды ток циклдері	Екінші	2
Механикалық өмір	Екінші	3000

Өнімнің ерекшелігі және қолданылуы

Қолданбалы сайттар

Қауіпсіздік пен экологиялық тазалық үшін қатты оқшаулау

Шағын және кеңістікті үнемдейтін дизайн

Қолайсыз жағдайларда жоғары сенімділік

Техникалық қызмет көрсетусіз жұмыс

Икемді және кеңейтілетін конфигурация

◇ Шағын қосалқы қосалқы станциялар

◇ Шағын өнеркәсіп және тау-кен кәсіпорындары

◇ Жел электр станциялары

◇ Қонақ үйлер, сауда орталықтары, кеңсе ғимараттары, сауда орталықтары және т.б.

◇ C- Жүктеме қосқышы

◇ D-Direct кабельді қосу блогы

◇ Жерге қосқышы бар тікелей кабельді қосу құрылғысы

◇ F- Ажыратқыш-сақтандырғыш құрамдас бөлігін жүктеңіз

◇ V- Вакуумдық ажыратқыш

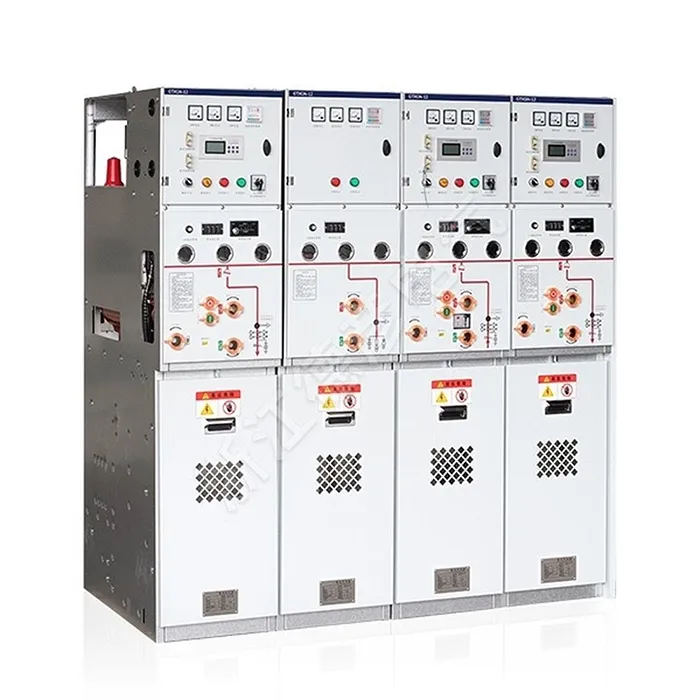

AC Metal-Insulated Ring Main Switchgear
