Тұрақты жабық жоғары вольтты вакуумдық ажыратқыш

Deyan Electric - өнеркәсіптік электр құрылғыларында бай өндірістік тәжірибесі бар кәсіби жеткізуші. Тұрақты жабық жоғары вольтты вакуумдық ажыратқыш 12 кВ жүйелерге арналған. Жетілдірілген вакуумды үзу технологиясын қолдана отырып, ол сенімді ток үзуін, минималды техникалық қызмет көрсетуді және күшейтілген қауіпсіздікті қамтамасыз етеді. Шағын және жан-жақты, ол әртүрлі өнеркәсіптік және коммуналдық қолданбаларда қуатты тарату және қорғау үшін өте қолайлы.

Сұрау жіберу

Өнім Сипаттамасы

Бекітілген жабық вакуумдық сөндіргіш - үш фазалы айнымалы ток 50 Гц, 12 кВ ішкі тарату құрылғысы. Ол өнеркәсіптік кәсіпорындарды, электр станцияларын, қосалқы станцияларды және электр қондырғыларын бақылау және қорғау үшін жарамды және жиі жұмыс істейтін алаңдарға жарамды. Жұмыс механизмі мен ажыратқыш корпусы біріктірілген. Ол бекітілген орнату блогы ретінде жобалануы мүмкін немесе пайдалануға арналған тартпа бөлігін қалыптастыру үшін арнайы іске қосу механизмімен жабдықталуы мүмкін. Бекітілген жабық вакуумдық ажыратқыштың негізгі схемасы ажыратқышты кішірейтуге, жоғары сенімділікке және техникалық қызмет көрсетуге қол жеткізу үшін интегралды қатайтылған терминал полюсін қабылдай алады. Оны KYN28-12(GZS) типті орташа монтаждалған тартпа түріндегі қосқыш шкафтармен жабдықтауға болады, ал тіркелген түрін XGN бекітілген түрдегі қосқыш шкафтарда да қолдануға болады.

Өнім параметрі (спецификация)

Сериялық нөмірі	Аты		Бірлік	Деректер
1	Номиналды кернеу		кВ	12
2	Максималды жұмыс кернеуі		К.В	12
3	Номиналды ток		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Номиналды қысқа тұйықталу тогы (номиналды термиялық тұрақтылық тогы - RMS)		Қ.А	20/25	31.5		40
5	Номиналды қысқа тұйықталу тогы (ең жоғары)		Қ.А	50/63	80		100
6	Номиналды шыңға төзімді ток (номиналды динамикалық тұрақтылық тогы - шың)		Қ.А	50/63	80		100
7	4S номиналды қысқа тұйықталуға төзімді ток		Қ.А	20/25	31.5		20/25
8	Номиналды оқшаулау деңгейі	Жұмыс кернеуіне төзімділік (номиналды үзілуге дейін және одан кейін)/1 мин Қуат жиілігі кернеуіне төзімділік	К.В	42 алаң (48 үзіліс)
		Төзімді кернеу (номиналды үзілуге дейін және одан кейін) / найзағай импульсінің ең жоғары номиналды кернеуі		75 алаң (85 үзіліс)
9	Номиналды термиялық тұрақтылық уақыты		S	4
10	Номиналды жұмыс реті			Бөлек -0,3S - Біріктірілген -180S - Біріктірілген
11	Механикалық өмір		Екінші	20000
12	Қысқа тұйықталудың номиналды үзілу тогы үзілістердің саны		Екінші	50
13	Жұмыс механизмінің номиналды жабылу кернеуі (тұрақты ток)		v	Айнымалы ток, тұрақты ток 110,220
14	Жұмыс механизмінің номиналды ашылу кернеуі (тұрақты ток)		v	Айнымалы ток, тұрақты ток 110,220
15	Байланыс аралығы		мм	11±1
16	Шамадан тыс соққы (контактілі серіппені қысу ұзындығы)		мм	3,5±0,5
17	Үш фазалы жабылу және ашу уақыты		Ханым	≤2
18	Жабу кезінде контактінің серпілу уақыты		Ханым	≤2
19	Орташа ашу жылдамдығы		Ханым	0,9~1,2
	Орташа жабылу жылдамдығы		Ханым	0,5-~0,8
20	Ашылу уақыты	Максималды жұмыс кернеуінде	S	≤0,05
21		Ең төменгі жұмыс кернеуінде		≤0,08
22	Жабу уақыты		S	0.1
23	Әрбір фазалық негізгі тізбектің кедергісі		μΩ	630 ≤50		1250 ≤ 45
24	Қозғалмалы және қозғалмайтын контактілер үшін рұқсат етілген жинақталған тозу қалыңдығы		мм	3

Өнімнің ерекшелігі және қолданылуы

Жетілдірілген вакуумды үзу

Бекітілген және ықшам дизайн

Жоғары қауіпсіздік және сенімділік

Көктемгі жұмыс механизмі

Қолданбаның жан-жақты ауқымы

◇ Шағын қосалқы қосалқы станциялар

◇ Шағын өнеркәсіп және тау-кен кәсіпорындары

◇ Жел электр станциялары

◇ Қонақ үйлер, сауда орталықтары, кеңсе ғимараттары, сауда орталықтары және т.б.

◇ C- Жүктеме қосқышы

◇ D-Direct кабельді қосу блогы

◇ Жерге қосқышы бар тікелей кабельді қосу құрылғысы

◇ F- Ажыратқыш-сақтандырғыш құрамдас бөлігін жүктеңіз

◇ V- Вакуумдық ажыратқыш

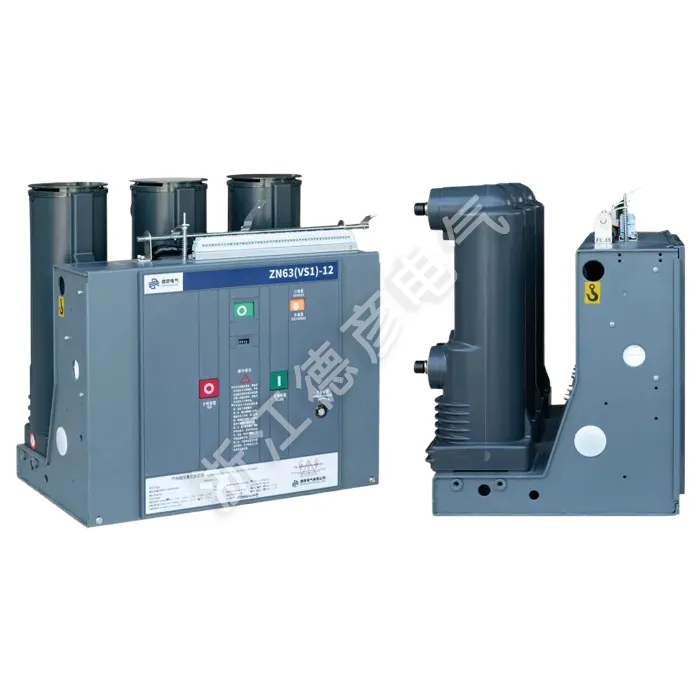

Fixed Indoor High-Voltage Vacuum Circuit Breaker
