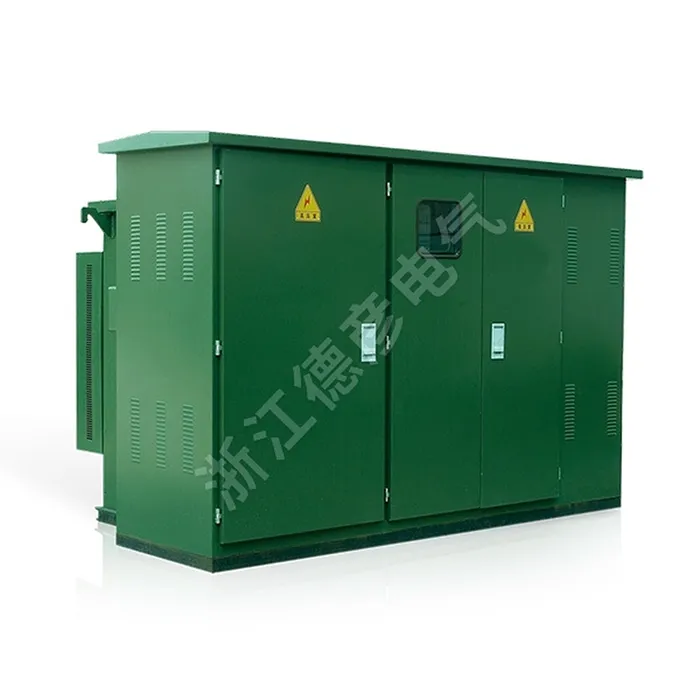

Американдық үлгідегі құрастырмалы қорапты қосалқы станция

Deyan Electric - өнеркәсіптік электр құрылғыларында бай өндірістік тәжірибесі бар кәсіби жеткізуші. Американдық үлгідегі құрастырмалы қорапты қосалқы станция 10кВ-35кВ электр қуатын таратуға арналған ықшам, толығымен біріктірілген шешім болып табылады. Оның классикалық эстетикалық дизайнымен бұзылуға төзімді, ауа-райына төзімді болат корпусы бар. Бұл «қосу және ойнату» құрылғысы жоғары вольтты сақиналы негізгі блокты, аз шығынды трансформаторды және төмен вольтты тарату құрылғыларын бір, берік жүйеге біріктіреді. Ол сенімді өнімділікті, оңай орнатуды қамтамасыз етеді және қоғамдық орындарға, тұрғын аудандарға және өнеркәсіптік қолданбаларға өте ыңғайлы.

Сұрау жіберу

Өнім Сипаттамасы

Америкалық үлгідегі құрастырмалы қорапты қосалқы станция отандық жағдайларға бейімделген озық халықаралық технологияны қамтиды. Американдық үлгідегі құрастырмалы қорап типті қосалқы станцияның ықшам дизайны, оңай орнату және техникалық қызмет көрсету, төмен шу, аз шығын, ұрлыққа қарсы қорғаныс, күшті шамадан тыс жүктеме сыйымдылығы және жан-жақты қорғау құралдары бар. Ол жаңа тұрғын аудандарға, жасыл белдеулерге, саябақтарға, станцияларға, қонақ үйлерге, құрылыс алаңдарына, әуежайларға және т.б.

Өнім параметрі (спецификация)

Сериялық нөмірі	Аты	Бірлік	Техникалық сипаттамалар
1	Номиналды кернеу	кв	10/0,4 (жоғары қысым/төмен қысым)
2	Максималды жұмыс кернеуі	кв	12 (жоғары вольтты жағы)
3	Номиналды жиілік	Hz	50
4	Номиналды сыйымдылық	КВА	50-1600
5	1 минуттық қуат жиілігіне төзімді кернеу	К.В	35
6	Найзағай импульсінің кернеуі	К.В	75
7	Салқындату әдісі		Майға батырылған өзін-өзі салқындату
8	Жоғары вольтты резервтік сақтандырғыштың үзілу тогы	кА	50
9	Сақтандырғышты қосу тогы	Қ.А	2.5
10	Қоршаған орта температурасы	℃	-35-+40
11	Катушканың рұқсат етілген температурасының жоғарылауы	k	65
12	Жүктемесіз кернеуді реттеу		±5% немесе ±2 × 2,5%
13	Шу деңгейі	дБ	50
14	Қорғау рейтингі		IP43

Трансформатордың техникалық сипаттамалары кестесі

Төмен шығындарды, тамаша шамадан тыс жүктеме сыйымдылығын және қысқа тұйықталуға күшті қарсылықты ұсынатын жаңа S9 сериялы трансформатор өзегімен ерекшеленеді. Барлық бекіткіштер қопсытуға қарсы шаралармен өңделеді, бұл өзегін көтеру қажеттілігін болдырмайды. Сонымен қатар, жоғары сапалы S10 және S11 сериялы трансформаторлар да қол жетімді.

Сыйымдылығы кВА	Кернеу кВ		Қосылым тобының белгіленуі	Жүктемедегі ток %			Жүктемедегі ток %			Кедергі кернеу %	S9	S10	S11
Сыйымдылығы кВА	Жоғары қысым	Төмен қысым	Қосылым тобының белгіленуі	S9	S10	S11	S9	S9	S11	Кедергі кернеу %	S9	S10	S11
50	10±5% немесе ±2×2,5%	0.4	Dyn11 немесе Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0

Өнімнің ерекшелігі және қолданылуы

Біріктірілген және ықшам дизайн

Майға батырылған трансформатор өзегі

Жоғары Қауіпсіздік және бұзуға төзімділік

Сенімділік үшін алдын ала сыналған

Икемді орнату және жерге қосу

Қолданбалы сайттар

◇ Шағын қосалқы қосалқы станциялар

◇ Шағын өнеркәсіп және тау-кен кәсіпорындары

◇ Жел электр станциялары

◇ Қонақ үйлер, сауда орталықтары, кеңсе ғимараттары, сауда орталықтары және т.б.

◇ C- Жүктеме қосқышы

◇ D-Direct кабельді қосу блогы

◇ Жерге қосқышы бар тікелей кабельді қосу құрылғысы

◇ F- Ажыратқыш-сақтандырғыш құрамдас бөлігін жүктеңіз

◇ V- вакуумдық ажыратқыш блогы
