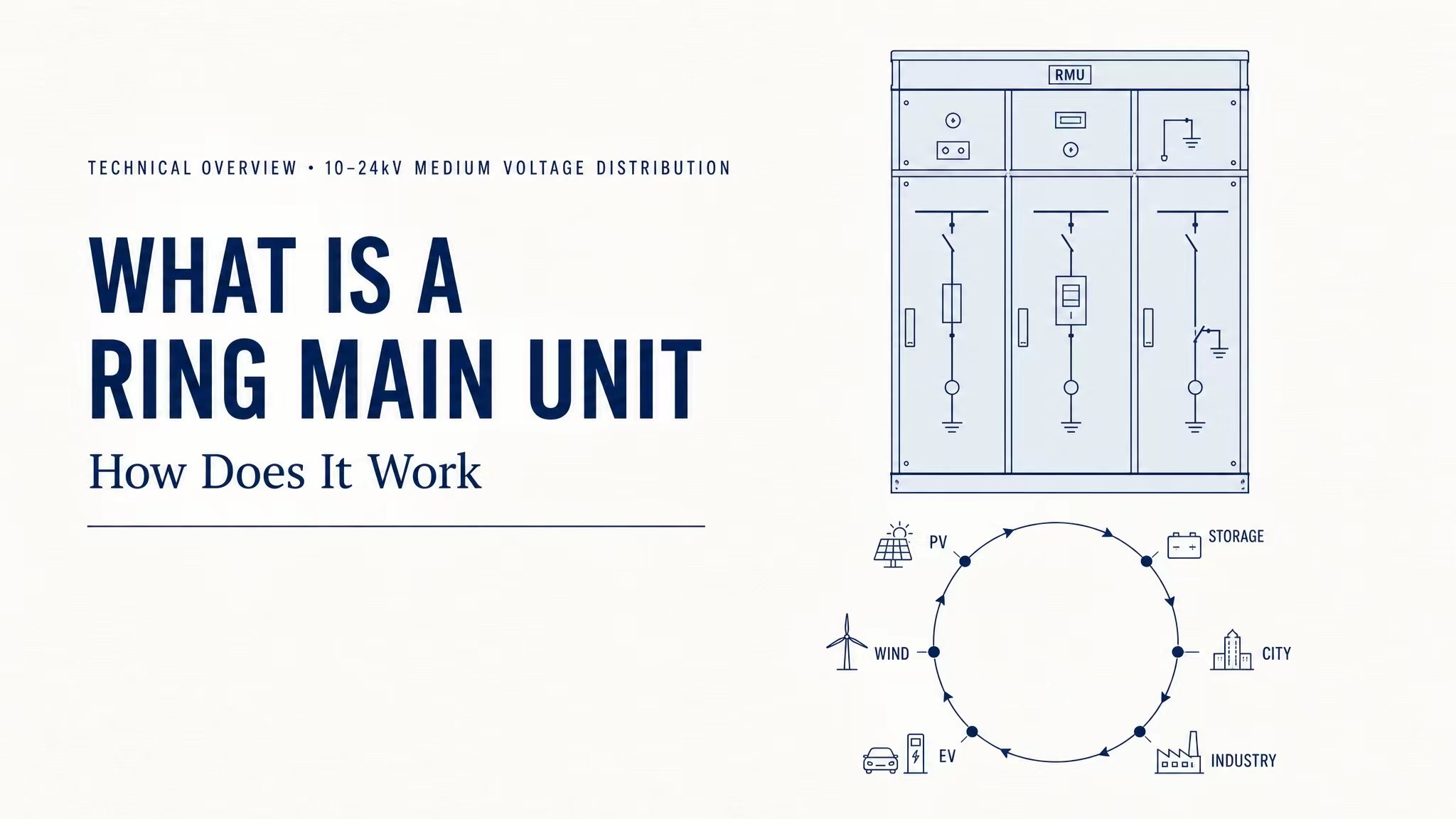

Сақина-негізгі блок дегеніміз не және ол қалай жұмыс істейді

Қалалық кабельдік құбырларды жаңартуда, жаңа энергия үшін қуат бөлуді қолдауда және тұрғын үйлер мен индустриялық парктерді электрмен жабдықтау жобаларында,Негізгі блоктар сақинасы(РМУ) 10--24кВ орта вольтты сақиналы тарату желілерінде негізгі таратушы құрылғы ретінде қызмет етеді. Шкафтың ықшам құрылымының, сенімді жүктеме қосқышы жинақтарының және икемді сақиналы электрмен жабдықтау режимінің арқасында RMU сыртқы электр қуатын таратуға, қораптық қосалқы станцияларды сәйкестендіруге және жер асты құбыр желісінің қуатын таратуға арналған негізгі жабдыққа айналды. Бұл құжат жабдықтың негізгі жұмыс принциптерін, бес негізгі артықшылығын, қолданылатын сайттарды, жоспарлы тексеру мен техникалық қызмет көрсетуді, сондай-ақ электр секторындағы жалпы іздеу кілт сөздерін қамтамасыз ететін саладағы жаңа экологиялық таза газ оқшауланған RMU техникалық үрдісін қамтитын егжей-тегжейлі кіріспе береді.

I. Негізгі жұмыс принципі

Сақиналық қуат көзі бірнеше жоғары вольтты кабельдерді басынан аяғына дейін қосу арқылы жабық сақиналы қоректендіру контурын құруды білдіреді. Жүктеме ажыратқыштары, жерге қосқыштар және сақтандырғыштарды қоса алғанда, ішкі компоненттермен жабдықталған RMU контур ішіндегі кабель желілерін қосуды және ажыратуды басқарады.

Сақина желісінің бір бөлігінде қысқа тұйықталу немесе кабельдің зақымдануы орын алған кезде, RMU ақаулы сегментті жылдам ажырата алады. Дыбыс тізбектері әлі де электр қуатын екі жақты жібере алады, бұл бүкіл аумақта электр қуатының үзілуін болдырмайды және қалалық тарату желілерінің электрмен жабдықтау тұрақтылығын айтарлықтай жақсартады --- бұл оның қарапайым жоғары вольтты коммутатор шкафтарынан ерекшеленетін негізгі функциясы.

II. Өнімнің бес негізгі ерекшелігі

1. Орнату орнын үнемдеу үшін ықшам шкаф дизайны
Модульдік біріктірілген құрылыммен оның жалпы көлемі әдеттегі жоғары вольтты коммутатор шкафтарынан әлдеқайда аз. Оны жолдың жасыл белдеулеріне, кабельдік ұңғымаларға және тар жерасты электр тарату бөлмелеріне тікелей орнатуға болады, бұл оны қалалардағы кеңістік тапшы сыртқы қуат тарату нүктелері үшін өте қолайлы етеді.

2. Өте жақсы қауіпсіздік көрсеткіштері бар бірнеше қосымша оқшаулағыш материалдар
Нарық әртүрлі түрлерді ұсынады, соның ішінде SF6 газ оқшауланған, құрғақ ауадан экологиялық таза газ оқшауланған, қатты оқшауланған және ауа оқшауланған өнімдер. Толығымен жабылған шкаф құрылымы су және шаң өткізбейтін IP67 қорғау дәрежесімен, жаңбырдан, құмнан, ылғалдан және жағалаудағы тұзды тұманнан эрозияға төзімді, тәулік бойы ашық ауада жұмыс істейді.

3. Ақаулықтарды жылдам оқшаулаумен сақиналы қуат көзі
Ол қос қуат сақинасын ауыстыруды қолдайды. Бір тармақта ақау пайда болғаннан кейін, құрылғы басқа пайдаланушыларға қуат беруді бұзбай, ақаулықты дереу құлыптап, оқшаулайды, бұл оны ескі қалалық жерлерде электр желісін жаңарту және жаңарту үшін таптырмас етеді.

4. Ұзақ мерзімді техникалық қызмет көрсетуді қажет етпейтін қарапайым құрылым
Газ оқшауланған РМҚ-ның ішкі құрамдас бөліктері атмосфералық ауаның әсерінен тотығудан таза, күнделікті тексеру жүктемесін азайтады. Механикалық жүктеме қосқыштары жоғары беріктігімен мақтана алады және жиі ауысу операцияларына төтеп бере алады.

5. Бастапқы және орта интеграция арқылы интеллектуалды жаңартуды қолдау
Жаңа интеллектуалды RMU температураны, газ қысымын және желідегі ақаулық сигналдарын қашықтан бақылау үшін сенсорлық терминалдармен жабдықталған. Смарт тордың артқы жүйелерімен үйлесімді, олар бақылаусыз жұмыс істеуге және электр қуатын таратудың интеллектуалды түрлендіру үрдісіне сәйкес келетін автоматты ақау дабылына мүмкіндік береді.

III. Қолданудың негізгі сценарийлері

● Ескі қала аудандарында жерасты кабельдерін жаңартужәне муниципалды жолдар бойындағы сыртқы электр таратушы сақиналы желілер

● Тұрғын үй кварталдары, сауда кешендері үшін жоғары вольтты электр тарату қондырғыларыжәне жерасты автотұрақтары

● Кіріс және шығыс коммутатор шкафтарықорап типті қосалқы станциялардың ішінде

● 10кВ желіге қосылған қуатты таратуфотоэлектр станциялары мен бөлінген энергияны сақтау жобалары үшін

● Индустриалды парктерді, индустриалды аймақтарды, шахталарды электрмен жабдықтау жүйелерін қолдаужәне жедел жол инфрақұрылымы

● жағалаудағы көшелердегі, қалалардағы және ауылдық елді мекендердегі сыртқы сақиналы электрмен жабдықтау нүктелері;коррозияға қарсы шкафтар қатал жұмыс орталарына бейімделеді

IV. Стандартты күнделікті техникалық қызмет көрсету әдістері

1. Шкафтың сыртын үнемі тексеріп отырыңызшкаф есіктеріндегі ойықтар, коррозия немесе ескірген/бүлінген герметикалық жолақтар үшін; тот басуды және судың түсуін болдырмас үшін сынған бояуды жөндеңіз.

2. Газ камерасының қысымын мезгіл-мезгіл тексеріп тұрыңызгаздан оқшауланған үлгілерді таңдап, төмен қысымды ағып кету туралы дабылдарды дереу шешіңіз.

3. Тегіс ауысу өнімділігін қайталап тексеріңізжүктеме ажыратқыштары мен жерге қосқыштарды және шкафтың ішінде жиналған шаң мен қоқысты тазалаңыз.

4. Кабель қосылыстарының температурасын тексеріңізбос және қызып кеткен сым терминалдары сияқты жасырын қауіптерді жою үшін.

5. Оқшаулаудың тұрақты кернеуіне сынауды өткізіңізжәне интеллектуалды бақылау терминалдары мен ақаулық көрсеткіштерінің қалыпты жұмысын тексеріңіз.

V. Өнеркәсіптің даму тенденциясы

Dual Carbon саясаты негізінде экологиялық таза құрғақ ауадан оқшауланған RMU кең танымалдылыққа ие болуда. Олар жоғары экологиялық өнімділік үшін оқшаулағыш орта ретінде дәстүрлі парниктік газ күкіртті гексафторидті таза ауамен ауыстырады. Сонымен қатар, бастапқы және қайталама интеграция, миниатюризация және интеллект негізгі салалық бағыттарға айналды, ал RMU қалалық смарт тарату желілерінің құрылысына сенімді қолдау көрсетуді жалғастыруда.
