Неліктен коммутациялық құрылғылар қазіргі электр жүйелеріндегі негізгі түйін болып табылады?

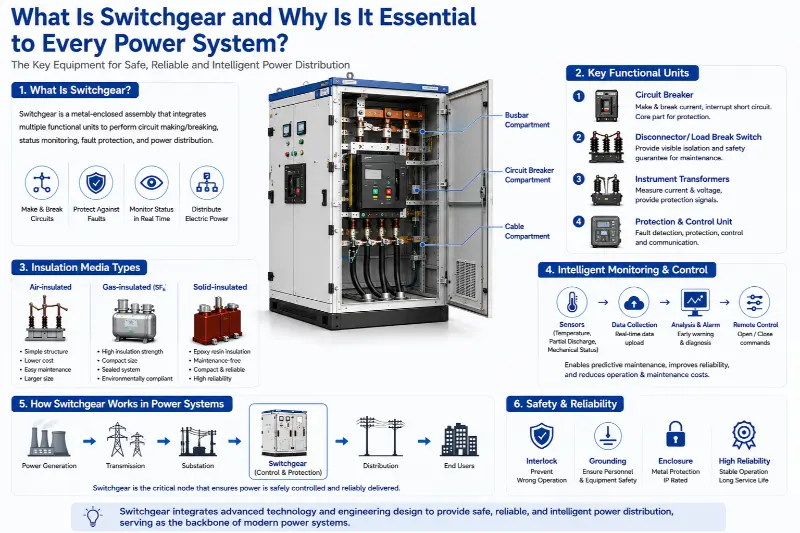

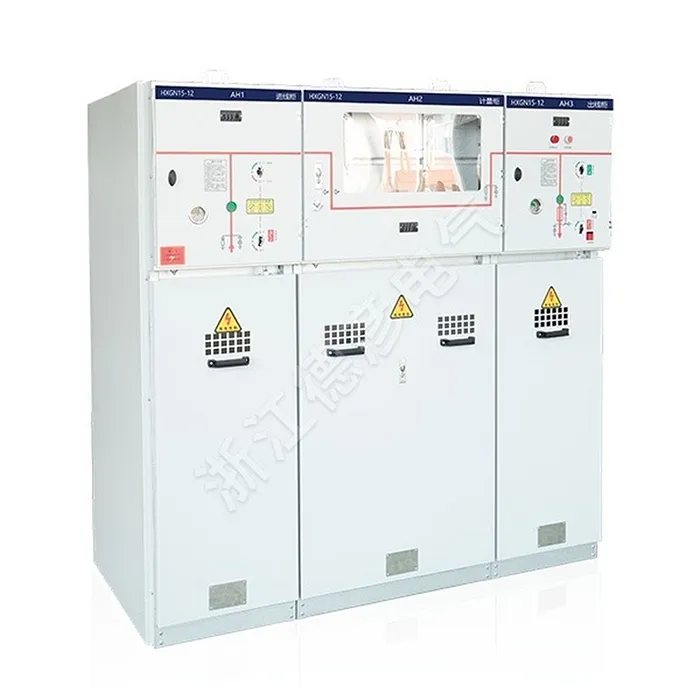

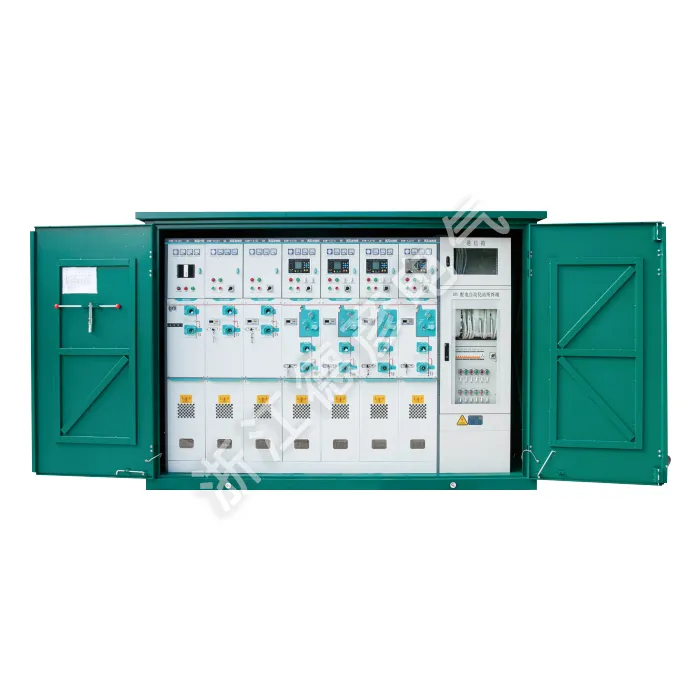

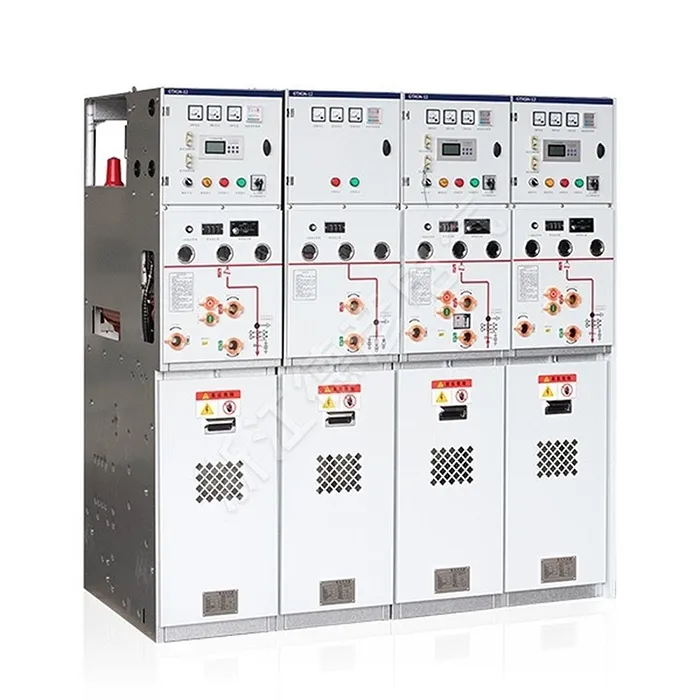

Электр энергетикалық жүйедеэлектр энергиясын беруэлектр станцияларынан түпкі пайдаланушыларға дейін кешенді бақылау, тарату және қорғау кезеңдерінің сериясын қамтиды. Бұл процесс сымдарды жалғаудан әлдеқайда көп нәрсені талап етеді; ол күрделі, үйлестірілген жабдық жиынына сүйенеді. Электр желісіндегі маңызды түйін ретінде қызмет ететін коммутациялық құрылғы қарапайым «коммутация» тұжырымдамасынан тысқары функцияларды орындайды. Негізінде, бұл тізбекті жасау және үзу, күйді бақылау, ақаулықтан қорғау және қуатты бөлу сияқты негізгі операцияларды орындауға міндеттелген бірнеше функционалды блоктарды біріктіретін металл қоршалған жинақ. Коммутациялық құрылғыларды түсіну заманауи қуат жүйелерінің қауіпсіз, сенімді және икемді қуат көзіне қалай қол жеткізетінін түсінудің кілті болып табылады.

Тарату құрылғыларының негізгі құндылығы оның «оқшаулау» және «бақылауды» физикалық жүзеге асыруында жатыр. Энергия жүйелері әртүрлі жұмыс жағдайларын, соның ішінде электр қуатын күнделікті беру және үзілістерді, жабдыққа техникалық қызмет көрсету кезінде қауіпсіз оқшаулауды және ақаулар кезінде жылдам ажыратуды шешуі керек. Механикалық комбинация және оның ішкі функционалдық блоктарын электрлік блоктау арқылы тарату құрылғылары осы операцияларды стандарттайды және бекітеді. Оның металл корпусы ток өткізетін компоненттерді сыртқы ортадан және қызметкерлерден физикалық түрде ажырататын берік қорғаныс тосқауылын қамтамасыз етеді. Ішінде қалқалар құрылғыны шиналық камера, автоматты ажыратқыш камерасы және кабельдік камера сияқты тәуелсіз бөліктерге бөледі. Бұл дизайн ақаулық бір бөлікте орын алса, оның әсерінің локализацияланған күйінде қалуын қамтамасыз етеді, бұл оқиғаның өршуіне жол бермейді. Бұл модульдік, бөліктерге бөлінген дизайн философиясы коммутациялық құрылғылардың жалпы жүйе тұрақтылығын қалай қамтамасыз ететіндігінің негізін құрайды.

Функционалдық құрамы бойынша типтік коммутациялық құрылғы бір ғана жабдық емес, сонымен қатар шағын жүйе болып табылады. Ол концертте жұмыс істейтін бірнеше негізгі функционалдық бірліктерден тұрады:

1. Негізгі тізбекті жасау және ажырату блогы: Мұндағы негізгі компонент автоматты ажыратқыш болып табылады. Ол қалыпты жүктеме жағдайында тізбектерді жасауға және бұзуға қабілетті; одан да маңыздысы, қысқа тұйықталу немесе қатты шамадан тыс жүктеме жағдайында оның ішкі өшіру механизмі ақаулық токты үзіп, миллисекунд ішінде автоматты түрде өшіруге мүмкіндік береді. Оның ажырату қабілеті коммутациялық құрылғы өңдей алатын қысқа тұйықталу ақауларының шамасын тікелей анықтайды.

2. Қауіпсіздік оқшаулау және көрінетін үзіліс блогы: Бұл функцияны негізінен айырғыштар (оқшаулағыштар) немесе жүктеме ажыратқыштары орындайды. Ажыратқыштар автоматты ажыратқыш ашылғаннан кейін жабдыққа техникалық қызмет көрсету үшін көрінетін қауіпсіздік кепілдігін қамтамасыз ететін таза, сенімді ауа оқшауланған саңылау жасау үшін пайдаланылады. Жүктемені ажыратқыштарды келесідей санаттарға бөлуге болады: 1. Ауа оқшауланған: олар негізгі оқшаулағыш орта ретінде атмосфералық қысымдағы ауаны пайдаланады. Артықшылықтары қарапайым құрылымды, төмен шығындарды және техникалық қызмет көрсетудің қарапайымдылығын қамтиды. Кемшіліктерге жабдықтың үлкен өлшемдері жатады; ауаның салыстырмалы түрде төмен диэлектрлік беріктігі болғандықтан, қауіпсіздікті қамтамасыз ету үшін үлкен электрлік саңылаулар қажет. Ішкі компоненттер ылғалдылық пен шаң сияқты қоршаған орта факторларына да сезімтал.

3. Газ оқшауланған: күкірт гексафториді (SF6) газы әдетте оқшаулағыш және доға сөндіргіш орта ретінде пайдаланылады. SF6 газы тамаша оқшаулау және доғаны сөндіру мүмкіндіктерін ұсынады, бұл осы технологияны пайдаланатын коммутациялық құрылғыларға сыртқы ортаның кедергілерінен иммунитетті сақтай отырып, шағын ізімен өте жинақы болуға мүмкіндік береді. Дегенмен, технология негізінен газды тығыздау әдістеріне сүйенеді; сонымен қатар, SF6 күшті парниктік газ болып табылады және оны қалпына келтіру және кәдеге жарату қатаң экологиялық ережелерге бағынады.

4.Қатты оқшауланған: эпоксидті шайыр сияқты қатты материалдар бастапқы тізбек құрамдастарын (мысалы, ажыратқыштар, айырғыштар) бір біріктірілген модульге құю немесе инкапсуляциялау үшін пайдаланылады. Бұл технология сыртқы ортаның әсерін толығымен жояды және жабдықтың өлшемдері ауадан оқшауланған және газ оқшауланған түрлерінің арасында болатын техникалық қызмет көрсетусіз жұмыс істеуге мүмкіндік береді. Қиындық материалды өңдеуге және жылуды бөлуді жобалауға қойылатын өте жоғары талаптарда жатыр.

Заманауи тарату құрылғыларының дизайны жағдайдың бақылануын және ақылды жұмыс пен техникалық қызмет көрсетуді көбірек атап көрсетеді. Дәстүрлі мерзімді техникалық қызмет көрсету үлгілері жағдайға негізделген болжамды техникалық қызмет көрсетуге ауысуда. Бұл шкафта орнатылған әртүрлі сенсорларға негізделген: температура сенсорлары контактілер мен шиналарды қосу нүктелерінде жылу пайда болуын бақылайды; ішінара разрядты датчиктер ішкі оқшаулаудың ерте кезеңдегі ақауларын анықтайды; және механикалық сипаттама датчиктер автоматты ажыратқыштардың ашылу және жабылу жылдамдығын және уақыттарын жазып алады. Жиналған деректер серверлік жүйеге жүктеледі, онда үлкен деректерді талдау мақсатты техникалық қызмет көрсетуге мүмкіндік беретін ықтимал ақаулар туралы алдын ала ескертулер береді; бұл қуат көзінің сенімділігін айтарлықтай арттырады және пайдалану және техникалық қызмет көрсету шығындарын азайтады.

Тарату құрылғылары оқшау жұмыс істемейді; оның қайталама басқару жүйесі заманауи смарт желілерге біріктіру үшін нейрондық интерфейс ретінде қызмет етеді. Стандартты байланыс хаттамалары арқылы қорғауға, өлшеуге және күйге қатысты деректер қосалқы станциялардың автоматтандыру жүйелеріне немесе жоғары деңгейдегі диспетчерлік орталықтарға берілуі мүмкін. Ол сонымен қатар қашықтан ашу және жабу операцияларын орындау үшін қашықтан басқару пәрмендерін қабылдай алады. Екі жақты ақпарат алмасудың бұл мүмкіндігі желілік диспетчерлерге нақты уақытта желі жиегінің жұмыс күйін бақылауға мүмкіндік береді және ақауларды жылдам оқшаулауды және қуатты қалпына келтіруді жеңілдетеді — өзін-өзі қалпына келтіретін торды құрудағы негізгі элементтер.

Орнату және ұзақ мерзімді пайдалану туралы айтатын болсақ, тарату құрылғыларының өнімділігіне көптеген факторлар әсер етеді. Орнату іргетасының тегістігі, шиналық қосылымдардың тартылу моменті және жерге қосу желісінің сенімділігі оның қызмет ету мерзімін анықтайтын бастапқы шарттар ретінде қызмет етеді. Жұмыс кезінде ішкі компоненттер электрлік және механикалық тозуды жинақтайды; қосылыстар термиялық кеңею/таралу немесе электромагниттік күштердің әсерінен босап, қызып кетуге әкеп соғуы мүмкін; және оқшаулағыш материалдар уақыт өте келе біртіндеп ескіреді. Тіпті ең жетілдірілген жабдықтың күйіндегі өзгерістерді бақылау үшін кәсіби тексерулер, температураны бақылау және ішінара разрядтық сынақтар қажет.

Қуат жүйесіндегі маңызды түйін ретінде коммутациялық құрылғылар жоғары интеграциямен, функционалдық маманданумен және қауіпсіздіктің артық болуына назар аударатын дизайн философиясын қамтиды. Оның берік сыртқы металл қаптамасынан бастап күрделі ішкі электрлік логикасына дейін және іргелі физикалық оқшаулау принциптерінен ең озық смарт сенсорлық технологияларға дейін әрбір бөлшек негізгі мақсатқа қызмет етеді: күрделі қуат ағындары кезінде сенімді басқару нүктелері мен қауіпсіздік кедергілерін орнату. Тарату құрылғыларын терең түсіну үздіксіз, тұрақты электрмен жабдықтауды кәдімгідей қабылдауға болмайтынын көрсетеді; керісінше, ол қатаң инженерлік дизайнға және осындай маңызды жабдықтың сансыз бөліктерінің артындағы үздіксіз технологиялық эволюцияға сүйенеді. Номиналды токта тізбектерді жасауға және үзуге және белгілі бір қысқа тұйықталу токтарына төтеп беруге қабілетті, бұл қондырғылар көбінесе арнайы қолданбалар үшін сақтандырғыштармен жұптастырылған. Олар мен автоматты ажыратқыштар арасындағы механикалық немесе электрлік блоктаулар операциялық қателерді болдырмау үшін өте маңызды.
