KYN28-12 тарату құрылғысы қуатты қалай алады, таратады, басқарады, қорғайды және бақылайды

KYN28‑12 металмен қапталған тартылатын айнымалы токты металлдан қоршалған тарату құрылғысы (орта вольтты шкаф) 12 кВ ішкі қуатты таратуға арналған негізгі жиынтық жабдық болып табылады. IEC 62271‑200 және GB/T 3906 стандарттарына сәйкес жасалған, ол қосалқы станцияларда, өнеркәсіптік-тау-кен жобаларында, фотоэлектр станцияларында, қалалық электр желісін жаңартуда және шетелдегі инфрақұрылымда кеңінен қолданылады. Сонымен KYN28-12 электр қуатын бақылауды, таратуды және электрлік бақылауды, электрлік бақылауды және қорғауды қалай қабылдайды?

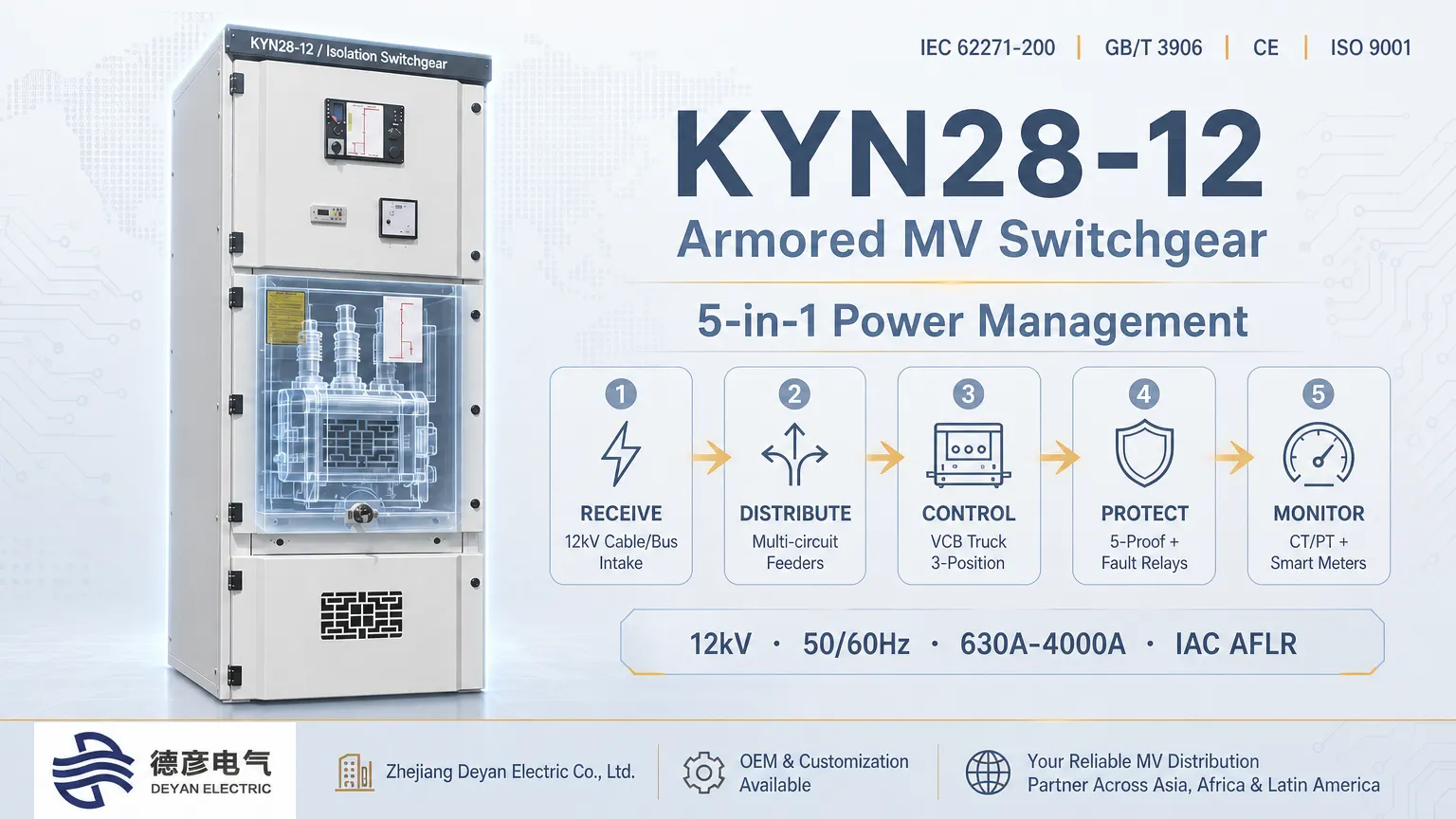

Бұл тарату құрылғысы кіріс беру қондырғылары арқылы жоғары вольтты қуатты алады, шиналық жүйелер арқылы энергияны таратады, вакуумдық ажыратқыш жүк көліктері арқылы тізбектерді басқарады, микропроцессор негізіндегі релелермен ақаудан қорғауды жүзеге асырады және КТ, ПТ және екінші аспаптар арқылы операциялық бақылауды жүзеге асырады. Осы бес негізгі функцияны біріктіре отырып, ол 10‑12 кВ қуат тарату жүйелері үшін маңызды хаб ретінде қызмет етеді.Zhejiang Deyan Electric Co., Ltd.Лецин, Вэньчжоу, Чжэцзян қалаларында орналасқан. Ол ҒЗТКЖ, жоғары және төмен вольтты тарату жабдықтарының толық жиынтығын өндіру және экспорттауға маманданған. Ол Азия, Африка, Латын Америкасы, Таяу Шығыс және басқа аймақтардағы көптеген шетел елдеріндегі жоба шарттарына сәйкес келетін өнімдермен стандартталған және теңшелген KYN28-12 тарату құрылғыларының кешенді шешімдерін ұсына алады.

1. Қуатты қабылдау: жоғары вольтты қуат көзіне арналған кіріс

Қуатты қабылдау негізінен кіріс беру шкафымен аяқталады. Жоғары вольтты қосалқы станциялардан немесе трансформаторлардан 12 кВ жоғары вольтты қуат кабельдер немесе шиналар арналары арқылы кіріс қоректендіру шкафының кабельдік бөлігіне беріледі, содан кейін шиналық бөліктің ішіндегі негізгі шиналарға қосылады.

Металл бөліктерге бөлінген құрылымды қабылдай отырып, шиналар бөлімі, автоматты ажыратқыштар, кабельдік бөліктер және қосалқы аспаптар бөлімі металл тосқауылдармен бөлінген. Бұл доға ақаулары қаупін азайтады және қауіпсіз және тұрақты жоғары вольтты қуатты тұтынуды қамтамасыз етеді. Zhejiang Deyan Electric компаниясы шығарған KYN28‑12 тарату құрылғылары 50 Гц/60 Гц электр желілерімен үйлесімді және әртүрлі номиналды ток сипаттамаларын қолдайды. Оңтүстік-Шығыс Азия, Африка, Латын Америкасы және басқа да шет елдердегі желілік жұмыс жағдайларына сәйкес келетін биіктіктегі, жоғары температуралы және шаңды орталар үшін теңшеу қол жетімді.

2. Қуатты бөлу: қуатты бірнеше жүктеме тізбектеріне жеткізу

Қуат негізгі шиналарға жеткеннен кейін қуат тарату шығыс беретін шкафтар, шиналық муфталар шкафтары және PT өлшеу шкафтары арқылы жүзеге асырылады. Негізгі шиналар электр энергиясын тарату трансформаторлары, жоғары вольтты қозғалтқыштар, фотоэлектрлік желіге қосылған құрылғылар және тау-кен жабдықтары сияқты төменгі жүктемелер үшін жеке шығыс тізбектерге бағыттайды.

Бір шиналық және секцияланған бір шиналық конфигурацияларға қолдау көрсетіледі. Индустриалды парктердің, шахталардың және жаңа энергетикалық электр станцияларының қуаттылығын кеңейту үшін қосымша шығыс қоректендіру шкафтарын қосуға болады, бұл қуатты ұтымды бөлуге және қуат көзінің сенімділігін арттыруға мүмкіндік береді. Zhejiang Deyan Electric компаниясы шетелдегі жобаларды іске қосу кезіндегі қысымды азайту үшін тұтынушылардың бір сызықты диаграммаларына сәйкес шкаф шешімдерінің дизайнын, құрастыруын және толық көлемдегі зауыт сынақтарын аяқтай алады.

3. Электр тізбегін басқару: Ажыратқыш жүк көлігі арқылы тізбекті ауыстыру

Вакуумдық сөндіргіш жүк көлігі KYN28‑12 негізгі басқару құрамдас бөлігі болып табылады. Оның үш позициясы бар:

• Қызмет көрсету орны: Қалыпты қоректену үшін жабық бастапқы тізбек;
• Сынақ позициясы: біріншілік тізбек оқшауланған, ал екінші реттік басқару тізбектері жоғары кернеусіз жөндеу үшін қуатталған күйде қалады;
• Жойылған позиция: Жүк көлігі техникалық қызмет көрсету мен ауыстыруды жеңілдету үшін толық гальваникалық оқшаулау үшін толығымен шығарылған.

Тізбекті ауыстыру және жүктемені тасымалдау үшін жергілікті қолмен басқару және қашықтан электрлік жабу/өшіру қол жетімді. Толық механикалық «бес-алдын алу» блоктау жүйесі жүк астында жүк көлігін салу/шығарып алу немесе ток жүретін бөліктерде есікті ашу сияқты қате әрекеттердің алдын алады, оператор қателігінен туындаған қауіпсіздік қауіптерін жояды. Deyan Electric жұмыс орнында қауіпсіз және сенімді жұмыс істеуін қамтамасыз ету үшін зауытқа жеткізілмес бұрын механикалық бұғаттауларды толық тексеруді жүргізеді.

4. Тізбекті қорғау: ақаулықтарды оқшаулау үшін көп деңгейлі ақауларды азайту

Механикалық бұғаттаулар және интеллектуалды басқару жүйелері қысқа тұйықталу, шамадан тыс жүктеме, жерге тұйықталу және қалыптан тыс кернеу сияқты жалпы тарату ақауларын өңдеу үшін вакуумдық ажыратқыштармен үйлестіреді:

• Лездік қысқа тұйықталудан қорғау: Ақаулық тізбектерді оқшаулау және ақаудың таралуын тежеу ​​үшін қысқа тұйықталу орын алған кезде миллисекундтардағы өшірулер;
• Шамадан тыс жүктемеден қорғау: Кабельдер мен жабдықтың қызып кетуінен зақымдануын болдырмау үшін тұрақты шамадан тыс жүктеме кезінде кешіктірілген өшіру;
• Жерге тұйықталудан қорғау: бір фазалы жерге тұйықталуларды анықтайды және ағып кету қаупіне қарсы өшіруді немесе дабылдарды іске қосады;
• Асқын кернеуден/төмен кернеуден қорғау: PTs арқылы шина кернеуін бақылайды және кернеу шекті мәндерден асқан кезде қуатты өшіреді, кернеудің қатты ауытқуы бар шетелдік желілерге жарамды.

Бөлімге бөлінген металл қапталған дизайн ішкі доғаларды бір бөлікте шектеп, бір нүктелі ақаулардың бүкіл шинаға таралуын болдырмайды және сау тізбектер үшін қуат көзін сақтайды. Негізгі ішкі және халықаралық қорғаныс релелері әртүрлі елдердің техникалық сипаттамаларын қанағаттандыру үшін конфигурациялануы мүмкін.

5. Тізбекті бақылау: интеллектуалды жұмыс және техникалық қызмет көрсету үшін нақты уақыттағы деректерді жинау

Тізбекті бақылау ток трансформаторлары (КТ), кернеу трансформаторлары (ПТ), смарт есептегіштер, кернеулі желі көрсеткіштері және қорғаныс қондырғыларымен бірлесіп жүзеге асырылады. КТ тізбек тогын жинайды, ал ПТ шина кернеуін алады. Операциялық деректер қосалқы аспаптар мен қорғаныс құрылғыларына беріледі. Операторлар нақты уақыттағы параметрлерді, соның ішінде кернеуді, токты, қуатты және автоматты ажыратқыш күйін оқи алады; жүйе ақаулық оқиғаларын жазып алады және дабыл сигналдарын шығарады. Желілік индикаторлар қуатталған жоғары вольтты бөліктер туралы анық визуалды ескертулер береді. Белгілі бір конфигурациялар деректерге қашықтан қол жеткізу және күйді бақылау үшін SCADA қосылымын қолдайды, шетелдік жобалар үшін сайттағы жөндеу және жөндеу жұмыс жүктемесін азайтады. Deyan Electric шетелдік EPC инженерлері үшін құрылысты үйлестіруді жеңілдету үшін қосалқы құжаттар ретінде толық екінші схемалық диаграммалар мен сым сызбаларын бере алады.

6. Сыртқы сауда жобаларының артықшылықтары

• Қоршаған ортаға бейімделу: Стандартты жұмыс температурасы диапазоны: ‑15 ℃ ~ +40 ℃; биіктікте, жоғары температурада, ылғалды және шаңды орталар үшін төмендетілген тапсырыс конструкциялары.
• Сәйкестік және сертификаттау: IEC 62271 халықаралық стандарттарына сай жасалған. Жобаны қабылдау және кедендік ресімдеу үшін CE, ISO 9001 және басқа сертификаттар бар.
• Модульдік құрылыс: CNC өңдеген мырышталған-алюминий болат парақтардан жиналған шкаф. Қарапайым орнату; модульдік жүк машиналары қосалқы бөлшектерді ауыстыруды жеңілдетеді және техникалық қызмет көрсету шығындарын азайтады.
• Бір терезе қызметі: Қолдану аясы шешімнің дизайнын, өндірісін, зауыттық сынақтарын, теңізге жарамды қаптаманы және техникалық құжатты жеткізуді қамтиды. OEM / ODM теңшеуіне қолдау көрсетіледі. Қорғау сыныбы, тізбек конфигурациясы және 50 Гц / 60 Гц жиілігі қажетінше реттелуі мүмкін.

Түйіндеме

KYN28‑12 тарату құрылғысы кіріс беру қондырғылары арқылы электр энергиясын алады және шиналық жүйелер арқылы қуатты таратады. Вакуумдық сөндіргіш жүк машиналары тізбекті басқаруды орындайды; микропроцессорға негізделген қорғаныс релесі ақаулардан қорғауды жүзеге асырады; CT, PT және қосымша интеллектуалды компоненттер тізбекті бақылауға мүмкіндік береді. Осы бес функцияны үйлестіру 12 кВ қуат тарату жүйелерінің қауіпсіз және сенімді жұмысына кепілдік береді. Түпнұсқа жабдық өндірушісі ретінде,Zhejiang Deyan Electric Co., Ltd.шетелдегі EPC және инженерлік мердігерлерді KYN28-12 тарату құрылғылары үшін толық теңшелген және жеткізу қызметтерімен қамтамасыз ете алады, шетелдегі орташа вольтты тарату жобалары үшін сенімді серіктес бола алады.
