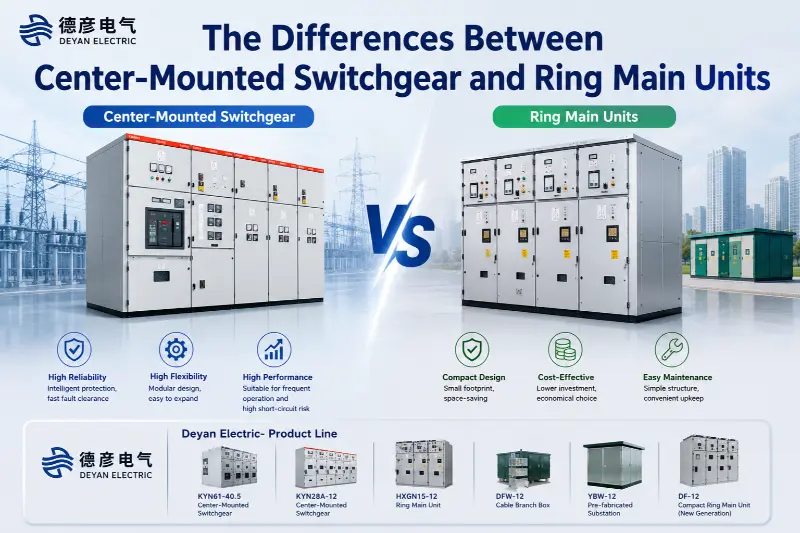

Орталықта орнатылған тарату құрылғылары мен сақиналы негізгі блоктардың арасындағы айырмашылықтар

Заманауи электр тарату жүйелерінде орталықтандырылған тарату құрылғылары мен сақиналы негізгі блоктар (RMUs) екі таптырмас негізгі құрамдас бөлік болып табылады, оларды өнеркәсіп қуатты таратудың «егіз жұлдыздары» деп атайды. Әрқайсысының бірегей құрылымы, қорғау механизмдері және нақты қолдану сценарийлері бар; сондықтан электрмен жабдықтау сенімділігін қамтамасыз ету үшін ғана емес, сонымен қатар инвестициялық шығындарға тікелей әсер ету үшін сәйкес жабдықты таңдау өте маңызды. Бұл мақала орталыққа орнатылған тарату құрылғылары мен RMU арасындағы негізгі айырмашылықтарды терең талдауды қамтамасыз етеді, сонымен бірге Deyan Electric компаниясының осы саладағы инновациялық өнім желісін таныстырады.

Негізгі құрылымдарды салыстыру

Орталықта орнатылған тарату құрылғылары әдетте үш деңгейлі құрылымды пайдаланады: жоғарғы қабатта шиналар мен бақылау-өлшеу аспаптары бөлімі орналасқан; ортаңғы деңгейде алынатын вакуумдық ажыратқыш бар; ал төменгі қабат кабель бөлімі ретінде қызмет етеді. Бұл қабатты дизайн орталыққа орнатылған тарату құрылғыларын пайдалану және техникалық қызмет көрсету кезінде жоғары қауіпсіздік пен икемділікпен қамтамасыз етеді. Deyan Electric компаниясының DY-MZ сериялары сияқты орталықта орнатылған тарату құрылғылары өнімдері модульдік кеңейтуді қолдайды және күрделі электр желілерінің қатаң талаптарын қанағаттандыру үшін дифференциалды қорғаныс және автоматтандыруды басқару модульдерімен қайта жабдықталуы мүмкін.

Керісінше, сақиналы негізгі блоктар ықшам қоршау дизайнымен ерекшеленеді, әдетте үш-бес бөліктен тұратын сақиналы желі блогын құру үшін жүктеме қосқышы мен сақтандырғыш комбинациясын біріктіреді. Олардың ықшам құрылымы тіпті кеңістігі шектеулі тарату бөлмелерінде немесе жер асты коммуналдық туннельдерде тиімді орналастыруға мүмкіндік береді. Deyan Electric компаниясының DY-HW сериялы RMU құрылғылары заманауи смарт қуат тарату жүйелерінің талаптарын қанағаттандыру үшін қашықтан бақылау мен деректерді жинауды қолдайтын дизайнында жинақылық пен интеллектке басымдық береді.

Қолдану сценарийлеріндегі айырмашылықтар

Жоғары жұмыс жиілігі мен берік қорғаныс мүмкіндіктерінің арқасында орталыққа орнатылған тарату құрылғылары қосалқы станцияның шығыс фидер ұялары мен зауыттық тарату бөлмелері сияқты қолданбаларға өте қолайлы. Мысалы, ірі өндіріс орны Deyan Electric компаниясының DY-MZ орталыққа орнатылған тарату құрылғысын орналастырды; алты ай жоғары жүктемемен жұмыс істегеннен кейін жабдық іс жүзінде нөлдік ақауларды бастан кешірді, осылайша жоғары жиілікті жұмыс орталарында орталыққа орнатылған тарату құрылғыларының сенімділігін толық көрсетті.

Керісінше, сақиналы негізгі блоктар тұрғын қауымдастық тарату бөлмелері және коммерциялық кешенді электрмен жабдықтау түйіндері сияқты салыстырмалы түрде тұрақты жүктемелері бар орындар үшін ең қолайлы. Deyan Electric компаниясының DY-HW сериялы RMU құрылғылары тұрғын үйлер мен коммерциялық кешендерде кеңінен қолданылады. Дегенмен, типтік жағдайлық зерттеулер сонымен қатар RMU-ларды дұрыс қолданбау, атап айтқанда, оларды жоғары операциялық жиілікпен немесе жоғары қысқа тұйықталу қаупімен сипатталатын жүктемелерді өңдеу үшін пайдалану сақтандырғыш буындарының жиі істен шығуына әкелуі мүмкін екенін көрсетеді. Мысалы, сауда орталығы бастапқыда өзінің асханасын толығымен сақиналық негізгі блоктармен (RMUs) жабдықтады; дегенмен, алты ай ішінде сақтандырғыш үш рет істен шықты. Металлмен қапталған коммутациялық құрылғыға (орташа орнатылған шкафтар) ауысқаннан кейін операциялар тұрақтанды — нәтиже таңдау принципін растады: «Жарамдылық бағадан басым».

Қорғау механизмін ашу

Металлмен қапталған тарату құрылғысы қысқа тұйықталу ақауларын 0,02 секунд ішінде үзуге қабілетті интеллектуалды релелік қорғаныс жүйесімен жабдықталған, бұл реакция жылдамдығы адамның жыпылықтауынан бес есе жылдам. Бұл мүмкіндік қысқа тұйықталу қаупі жоғары орталарда жылдам және сенімді қорғауды қамтамасыз етуге мүмкіндік береді. Deyan Electric компаниясының DY-MZ сериялы металл қапталған тарату құрылғысы тек интеллектуалды қорғанысты қолдап қана қоймайды, сонымен қатар қашықтан дабыл және ақаулық талдауды жеңілдету үшін байланыс интерфейстері арқылы бақылау жүйелерімен біріктіре алады.

Негізгі сақина блоктары пассивті қорғаныс үшін сақтандырғыштарға сүйенеді, бұл ақауларды жоюда белгілі бір уақыт кідірісін тудырады. Олар төменірек шығындарды ұсынса да, олар жоғары тәуекелді сценарийлерде қуат беру қауіпсіздігін қамтамасыз ету үшін жеткіліксіз болуы мүмкін. дизайныDeyan Electric's DY-HW сериялы RMUs тот басуға төзімділігі мен оқшаулау қасиеттерін арттырады, бұл оларды әсіресе жертөлелер мен метро станциялары сияқты кеңістік шектеулі орталар үшін қолайлы етеді.

Салыстыру: мөлшері мен құны

Металлмен қапталған коммутациялық құрылғы әдетте биіктігі шамамен 2 метр, бірлігінің құны 100 000 юаннан асады; керісінше, RMU биіктігі шамамен 1,6 метрді құрайды және металмен қапталған әріптестерінің құнының жартысы ғана. Deyan Electric компаниясының өнім желісі шығындардың тиімділігі мен жағдайға сәйкестігін мұқият теңестіреді; DY-HW сериясы, атап айтқанда, кеңістіктік және бюджеттік шектеулерді қанағаттандыру үшін әртүрлі өлшем опцияларын ұсынады.

Техникалық қызмет көрсету және кеңейту мүмкіндігі

Металлмен қапталған тарату құрылғылары тоқсан сайынғы техникалық қызмет көрсетуді, соның ішінде автоматты ажыратқышты майлауды және серіппелі тексеруді қажет етеді, ал RMU әдетте сақтандырғыш түтіктерін жарты жылда бір рет тексеруді қажет етеді. Жағалаудағы зауытты қамтитын жағдайды зерттеу тұзды тұман коррозиясынан туындаған RMU-дағы қысқа тұйықталу қондырғылар металл қапталған коммутациялық құрылғыға ауыстырылғаннан кейін толығымен шешілгенін көрсетті. Сонымен қатар, металл қапталған коммутациялық құрылғы қосымша интеллектуалды модульдерді орнатуды қолдайды. Стандартты RMU кеңейту мүмкіндігі салыстырмалы түрде шектеулі болғанымен, Deyan Electric компаниясының интеллектуалды RMU-лары қазіргі уақытта қашықтан бақылау және деректерді талдаудың кеңейтілген мүмкіндіктерін қосу үшін бастапқы және қосымша жабдықты біріктіретін жаңартулардан өтуде.

Жабдық таңдаудың үш алтын ережесі

  Жоғары жиілікті коммутациялық операцияларды қамтитын сценарийлер үшін: Металл қапталған коммутациялық құрылғыны таңдаңыз.

  Қысқа тұйықталу қаупі жоғары сценарийлер үшін: Металлмен қапталған коммутациялық құрылғыны таңдау керек.

  Шектеулі кеңістік немесе бюджет шектеулері бар сценарийлер үшін: Негізгі бірліктерді қоңырау шалу опциясын таңдаңыз.

Қорытынды: Қауіпсіз электр желісін құру үшін ынтымақтастық

Металлмен қапталған коммутациялық құрылғы мамандандырылған авариялық әрекет ету тобы сияқты әрекет етеді, ал сақиналық негізгі бөлімшелер жергілікті өрт сөндіру станциялары ретінде қызмет етеді; бірге олар қауіпсіз және сенімді электр желісінің экожүйесін құру үшін ынтымақтасады. DY-MZ орталықтандырылған тарату құрылғысы және DY-HW сақинасының негізгі өнім желілері арқылы Deyan Electric қуатты тарату сценарийлерінің кең ауқымы үшін тиімді, қауіпсіз және интеллектуалды шешімдерді ұсынады. Өнімді таңдау кезінде инвестициядан түскен табыс пен операциялық тұрақтылық тұрғысынан ұтымды нәтижені қамтамасыз ету үшін өнім атауларына ғана сенбей, техникалық параметрлерді мұқият салыстыруға басымдық беру өте маңызды.
