Трансформаторды бағалаудың бес негізгі көрсеткіші қандай?

үшін бес негізгі көрсеткішТрансформаторды бағалауХалықаралық стандарттарға (IEC 60076) және салалық инженерия тәжірибесіне негізделген сапа, ең алдымен, трансформатор өнімділігінің тиімділігіне, қауіпсіздік сенімділігіне және жұмыс тұрақтылығына бағытталған. Төменде бес негізгі көрсеткіштің жүйелі түсіндірмесі берілген:

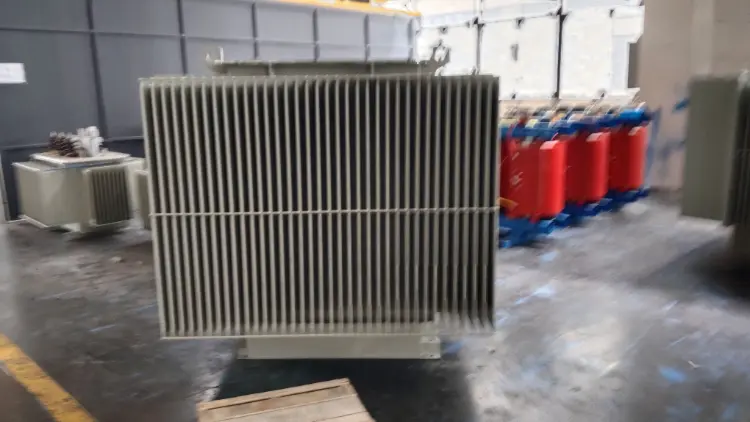

1. Номиналды сыйымдылық

КВА немесе МВА-да өлшенген номиналды кернеу, номиналды жиілік және белгілі салқындату жағдайында трансформатор ұзақ уақыт бойы үздіксіз жеткізе алатын көрінетін қуатты білдіреді.

Функция: Трансформатордың жүк көтергіштігін анықтайды және таңдаудың негізгі негізі ретінде қызмет етеді.

Таңдау принципі: Шамадан тыс жүктеме мен қызуды («үлкен арбаны сүйретіп жатқан шағын ат») немесе бос жүрістегі шығынды («кіші арбаны сүйреткен үлкен ат») болдырмау үшін 15%-25% маржа резервтелген жалпы жүктеме қуатына негізделген (қуат коэффициенті мен бір мезгілдегі коэффициентті ескере отырып).

Инженерлік қолдану: 35 кВ трансформаторлар әдетте 1-ден 40 МВА-ға дейін ауытқиды, ал фотоэлектрлік күшейткіш станциялар әдетте 400-ден 1000 кВА бірлікке дейін пайдаланады.

Өнім параметрінің мысалдары: Deyan Electric компаниясының 35 кВ трансформаторының номиналды қуаты 160 кВА; Xiangtong Electric компаниясының құрғақ түрдегі трансформаторы 400 кВА-ға есептелген.

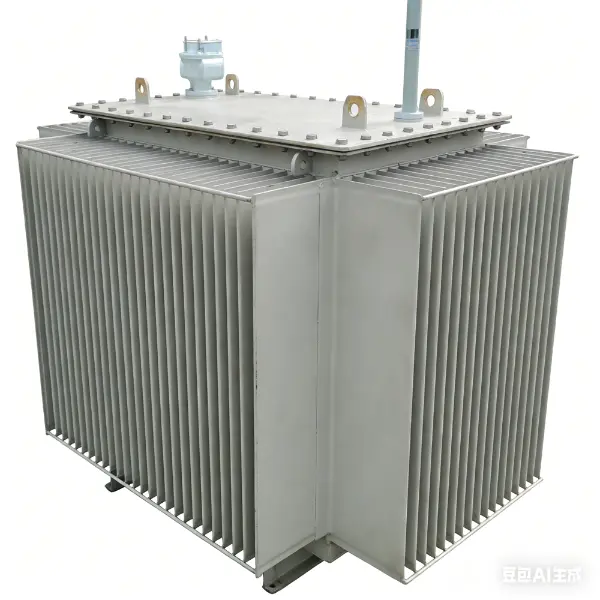

2. Жүктемесіз жоғалту

Темір жоғалту деп те аталады, бұл трансформатордың екінші жағы ашық тұйықталу кезінде және негізгі жағы номиналды кернеуге ұшыраған кездегі белсенді қуатты жоғалтуды білдіреді. Ол ең алдымен негізгі гистерезис пен құйынды ток жоғалтуларынан тұрады.

Әсер ететін факторлар: негізгі материал (мысалы, суықтай илектелген дәнге бағытталған кремний болат парақтары), ламинаттау процесі, магнит ағынының тығыздығы дизайны.

Энергия тиімділігінің маңыздылығы: Трансформатордың энергия тиімділігін бағалаудың негізгі көрсеткіші. Ультра жоғары тиімділік өнімдерінің жүктемесіз жоғалтулары ≤ 0,6 Вт/кг.

Типтік мәндер: 160кВА майлы трансформатордың жүктемесіз шығыны шамамен 280 Вт; жоғары тиімді модельдер 200 Вт-тан төмен түсуі мүмкін.

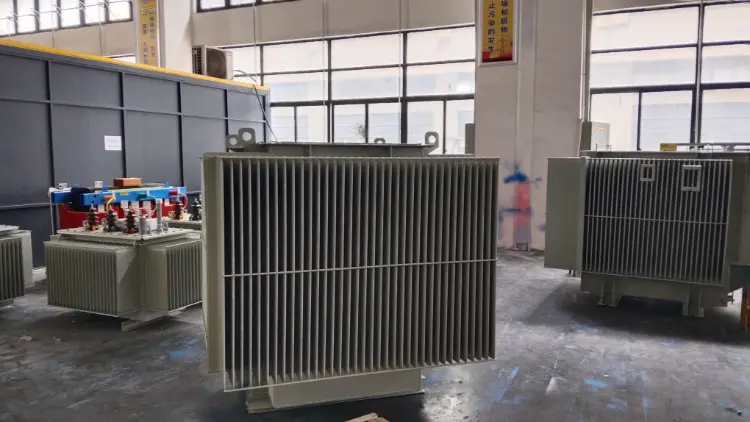

3. Жүктеменің жоғалуы

Мыс шығыны деп те аталады, бұл жүктеме тоғының квадратына пропорционалды номиналды ток астында орам кедергісі нәтижесінде пайда болатын белсенді қуатты жоғалтуға қатысты.

Әсер ететін факторлар:

Өткізгіш материал (мыс алюминийден асып түседі), көлденең қима ауданы және қосылу процесі.

Бағалау мәні:

Операциялық шығындарға тікелей әсер етеді; аз шығын ұзақ мерзімді энергия тиімділігін арттырады.

Типтік мәндер:

160 кВА трансформаторда 2820 Вт шамасында жүктеме жоғалады, ал жоғары тиімді үлгілерді 2500 Вт-тан төмен басқаруға болады.

Өнім параметрінің мысалы: Deyan Electric трансформаторының жүктеме жоғалуы 2820 Вт

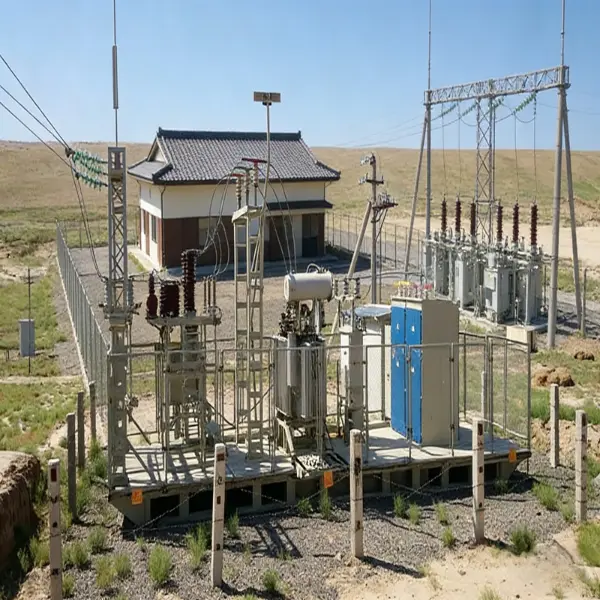

4. Қысқа тұйықталу кедергісі (%)

Трансформатордың ішкі кедергісінің шамасын көрсететін екінші жағы қысқа тұйықталу кезінде бірінші жаққа номиналды токты қолдану үшін қажетті номиналды кернеудің пайызын көрсетеді.

Функциялары:

Қысқа тұйықталу тогын шектейді (жоғары кедергі қысқа тұйықталу тогын азайтады);

Кернеуді реттеу жылдамдығына әсер етеді (жоғары кедергі жүктеменің ауытқуы кезінде кернеудің төмендеуіне әкеледі).

Типтік диапазон:

Тарату трансформаторлары: 4%–6% (теңдестіру тұрақтылығы мен кернеудің төмендеуі);

Өнеркәсіптік ауыр жүкті (мысалы, доғалық пештер): 8%-15%;

Бірнеше бірлік параллель жұмыс істегенде, кедергінің ауытқуы ≤±0,5% болуы керек.

Өнім мысалдары:

Huarui Electric: 4,5% кедергі кернеуі

Xiangtong Electric: 4,0% кедергі кернеуі

5. Оқшаулау өнімділігі

Оқшаулау беріктігі мен орамдар арасындағы және орамдар мен жер арасындағы қартаю күйін қамтиды, қауіпсіз жұмыс үшін негіз болады.

Негізгі сынақ элементтері:

Оқшаулау кедергісі: мегаомметрмен өлшенеді, оқшаулаудың құрғақтығын және қартаю дәрежесін көрсетеді;

Қуат жиілігінің төтеп беру кернеуі: Белгіленген кернеуге (мысалы, 35кВ орама үшін 75кВ) 1 минут бойы бұзылмай шыдайды;

Жартылай разряд (PD): ≤3pC оңтайлы; бұл шегінен асып кету оқшаулаудың нашарлауын көрсетеді;

Оқшаулау класы: A класы (105 ° C), F класы (155 ° C), H класы (180 ° C), температураның көтерілу шегін анықтау.

Стандартты негіз: GB/T 6451 және IEC 60076 екеуі де оқшаулаудың кернеуіне төзімділік пен ішінара разряд шектерін міндетті түрде көрсетеді.

Өнім параметрінің мысалы: Цзинхенжин шығарған трансформаторлардың оқшаулау деңгейі LI200AC85; Jinyu Electric оқшаулау класы - H.

Қосымша ескертулер: Басқа маңызды көмекші көрсеткіштер

«Бес негізгі параметрдің» ішінде болмаса да, олар инженерлік тәжірибеде маңызды болып қала береді:

Температураның жоғарылауы: майдың жоғарғы температурасының көтерілуі ≤60K, орама температурасының көтерілуі ≤65K (IEC 60076-2);

Қосылу тобы‌: Dyn11 - үшінші гармоникалық бұрмалануды басатын және үш фазалы теңгерілмеген жүктемелер кезінде тұрақты жұмысты қамтамасыз ететін таратудың негізгі ағыны;

Салқындату әдісі‌: Майға батырылған табиғи салқындату (ONAN) және құрғақ ауаны салқындату (AN) жылуды тарату тиімділігіне және қоршаған ортаға жарамдылығына әсер етеді;
